Задание №22.
Сборочный чертеж приставки по рабочим чертежам ее деталей и описанию устройства. Масштаб сборочного чертежа 2 : 1. Примечание: чертежи деталей 5, 9, 10, 11, 17, 18, 24, 27 и 29 не даны.
Задание взято из альбома: Альбом заданий для выполнения сборочных чертежей. Под ред. В.В. Рассохина. Учебное пособие для втузов. Изд. 2-е, перераб. и доп. М., "Машиностроение", 1974. Авт. Л.В. Борковская, Е.А. Гулянская, К.И. Зыкунова и др., 72 стр.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Приставка индикаторная к прессу Бринеля (Задание №22 из альбома В.В. Рассохина) КОМПАС-3D

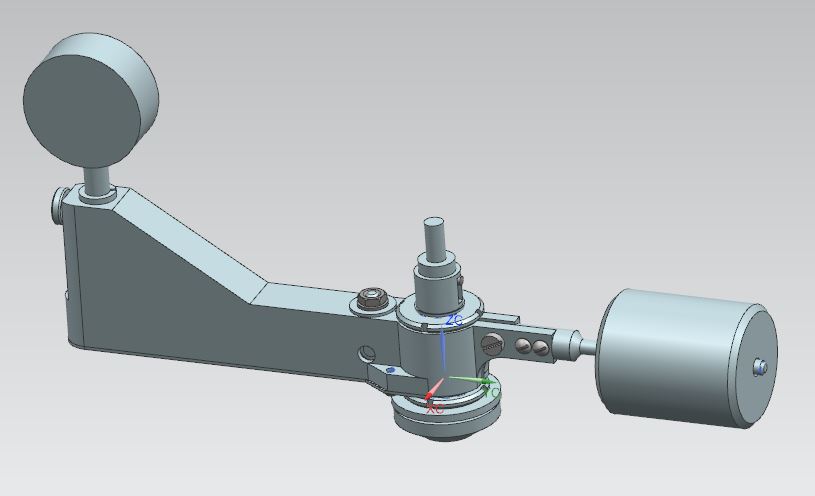

Приставка индикаторная к прессу Бринеля (Задание №22 из альбома В.В. Рассохина) КОМПАС-3D
0
32
568
2
0
100
Содержимое архива
-
Приставка индикаторная к прессу Бринеля
-
4 Втулка.m3d
-
16 Противовес.m3d
-
1 Корпус.m3d
-
7 Вилка.m3d
-
21 Обойма.m3d
-
15 Плечо дополнительное.m3d
-
14 Гайка.m3d
-
СБОРКА.a3d
-
28 Крышка.m3d
-
26 Палец.m3d
-
20 Гайка.m3d
-
3 Винт.m3d
-
8 Втулка.m3d
-
2 Удлинитель.m3d
-
23 Опора шаровая.m3d
-
6 Рычаг.m3d
-
13 Цилиндр.m3d
-
12 Шток.m3d
-
19 Призма.m3d
-
22 Крышка обоймы.m3d
-
Приставка индикаторная к прессу Бринелля.cdw
-
