Разработка комплекта конструкторской документации на сборочную единицу "Подвеска"

Уральский федеральный университет им. первого Президента России Б.Н. Ельцина (УрФУ)
Кафедра инженерно графики
Курсовой проект по дисциплине: "Машиностроительное черчение"
На тему: Разработка комплекта конструкторской документации на сборочную единицу "Подвеска"
Екатеринбург 2018

Сборочная единица: Подвеска

Сборочная единица Подвеска состоит из корпуса сварного
(позиция № 1), ложемента (позиция № 2), крышки (позиция № 3).
Корпус сварной соединяется с ложементом и с крышкой
стандартными крепежными деталями. С помощью болтовых
соединений (2 шт.), состоящих из болтов, шайб и гаек
корпус сварной прикрепляется к ложементу.

Введение
РАСЧЕТ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
1. Расчет болтового соединения
1.1 Действительное изображение болтового соединения
2. Расчет шпилечного соединения
2.1. Действительное изображение шпилечного соединения
3. Расчёт винтового соединения
3.1 Действительное изображение винтового соединения
4. Соединение деталей штифтом
4.1. Действительное изображение штифтового соединения
Заключение
Список литературы

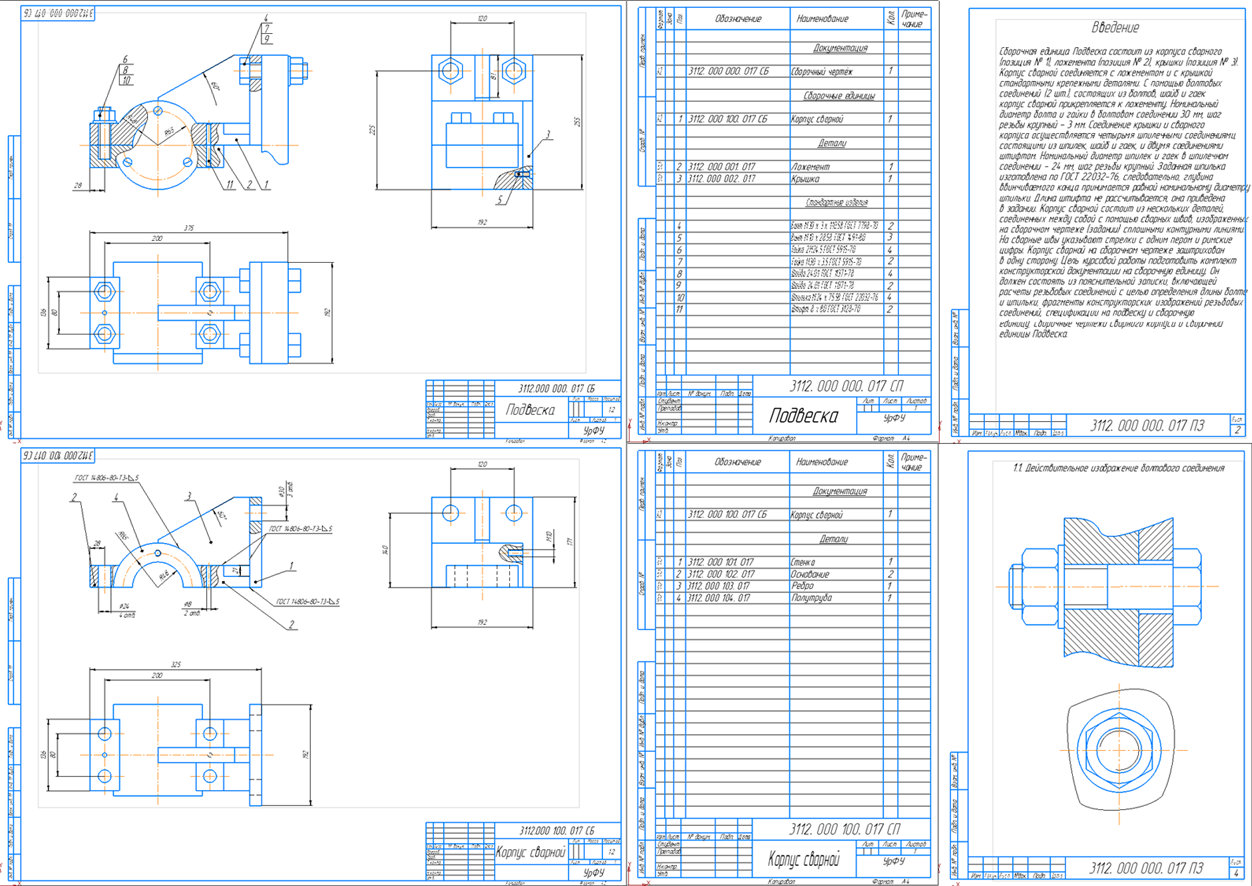

Графическая часть проекта
Лист № 1 Чертеж сборочный "Подвеска"
Лист № 2 Чертеж сварного корпуса
Лист № 3 Спецификация "Подвеска"
Лист № 4 Спецификация "Корпус сварной"
