Конкурс асов 3D-моделирования

Разработка комплекта конструкторской документации на сборочную единицу "Подвеска"

УрФУ Кафедра ИГ
Тема: Разработка комплекта конструкторской документации на сборочную единицу "ПОДВЕСКА"
Екатеринбург 2016

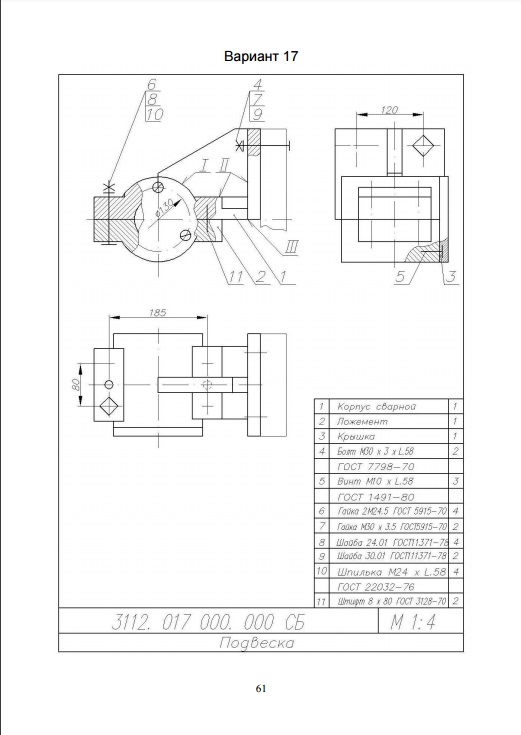

Подвеска 3112.017000.000
1.Расчет болтового соединения
1.1.Действительное и упрощенное изображение болтового соединения
2.Расчет шпилечного соединения
2.1.Действительное и упрощенное изображение шпилечного соединения
3.Расчет винтового соединения
3.1.Действительное и упрощенное изображение винтового соединения
4.Соединение деталей штифтом
4.1.Действительное и упрощенное изображение штифтового соединения

Состав: Спецификация(для сварного и сборочного чертежа), сборочный чертеж, сварной чертеж, пояснительная записка, деталирование(крышка, ложемент) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Разработка комплекта конструкторской документации на сборочную единицу "Подвеска"

спецификация сварного чертежа.spw
Ложемент.cdw
спецификация.spw
Пояснительная записка.kdw
Сборочный чертеж.cdw
Сварной чертеж.cdw
Крышка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

чертеж не о чем, даже размеры на видах разные! автор ты за него какую оценку получил? 2?
