Разработка конструкторской документации на изделие "Ленточная муфта"

119

САНКТ-ПЕТЕРБУРГСКИЙ ГОРНЫЙ УНИВЕРСИТЕТ
Кафедра начертательной геометрии и графики
Курсовая работа по дисциплине "Инженерная графика"
На тему: Разработка конструкторской документации
Санкт - Петербург 2023

Исходные данные: Чертеж общего вида "Ленточной муфты", с двумя габаритными размерами. Вариант 2.
Выдается студенту СПГУ для выполнения Курсовой работы по предмету "Инженерная графика". ПЗ выполняется в соответствии с методическими указаниями по правилу оформления студ. работ выше названного ВУЗа.

Задание:

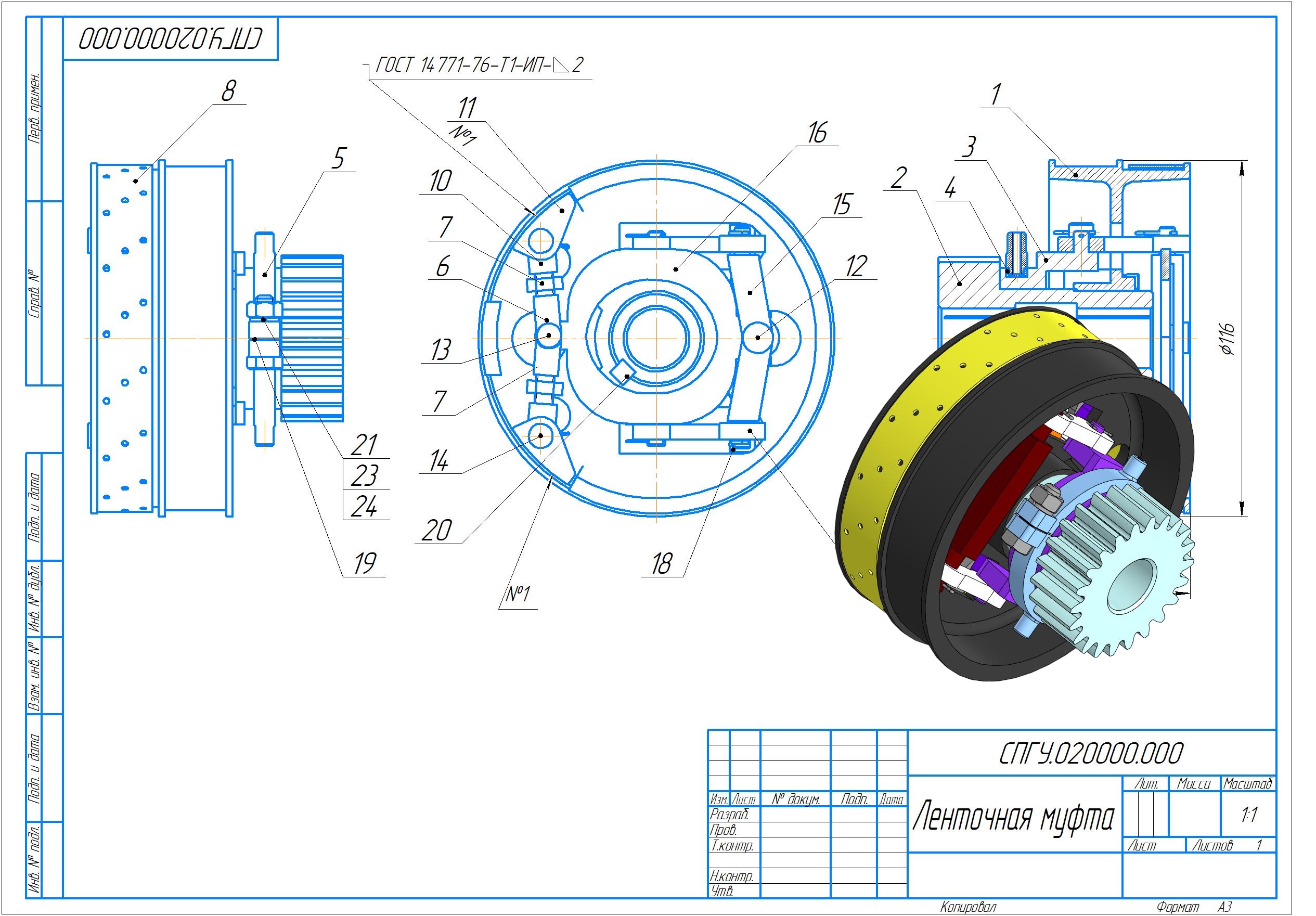

1.Выполнить рабочие чертежи деталей с постановкой необходимых размеров. Выполнить сборочный чертеж изделия и спецификацию к нему. Выполнить аксонометрическое изображение с вырезом одной четверти соединения деталей, указанных преподавателем.
2. Исходные данные к работе: сборочный чертеж изделия, спецификация.
3. Содержание пояснительной записки: краткое описание видов аксонометрических проекций; описание принципа работы представленного в задании изделия.
4. Перечень графического материала:
• эскизы деталей;
• рабочие чертежи деталей;
• сборочный чертеж изделия;
• спецификация;
• аксонометрическая проекция соединения деталей с вырезом одной четверти.

Аннотация: В данной работе рассмотрен процесс создание комплекта конструкторской документации на изделие «Ленточная муфта». Для этого предлагается изучить теоретический материал по правилам создания сборочных чертежей и деталирование.
В работе рассмотрены следующие вопросы: принцип действия и назначение изделия. Описание этапов деталирования чертежа общего вида.
Работа содержит пояснительную записку объемом 18 стр., вкл. 14 рис., библ. список из 5 наименований, 2 чертежа формата А3 и 3 чертежа формата А4.

Содержание ПЗ:
ВВЕДЕНИЕ...5
1 ВИДЫ АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЙ...6
1.1 Понятие об аксонометрических проекциях и их применение...6
1.2 Виды аксонометрических проекций...6
1.3 Изображение аксонометрических осей и показатели искажения...7
2 ОПИСАНИЕ ИЗДЕЛИЯ...10
2.1 Назначение ленточной муфты...10
2.2 Принцип работы муфты...11
2.3 Сборка муфты...12
3 СОЗДАНИЕ КОМПЛЕКТА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ...13
3.1 Деталирование...13
3.2 Расчет болтовых соединений...16
БИБЛИОГРАФИЧЕСКИЙ СПИСОК...18

3D Модели ленточная Муфта

Автор

Иван Серебренников

Дата

12.06.2023

Язык

Русский

Состав

Спецификация, Ленточная муфта (СБ), Аксономтерическое изображение изделия, Деталировка (Барабан, зубчатое колесо, Ползун, Вкладыш, Вилка, Полухомут, Лента, Тяга, Шарнир, Ушко, Палец, Коромысло, Поводок, Ось, Рычаг), 3D Сборка, ПЗ

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

Ленточная муфта
- 3D Модель
  - Барабан _ СПГУ.020000.001.m3d
  - Вилка _ СПГУ.020000.006.m3d
  - Вилка _ СПГУ.020000.007.m3d
  - Вкладыш _ СПГУ.020000.04.m3d
  - Деталь.m3d
  - Зубчатое колесо _ СПГУ.020000.002.m3d
  - Коромысло _ СПГУ.020000.015.m3d
  - Лента _ СПГУ.020000.008.m3d
  - Ленточная муфта _ СПГУ.020000.000 СБ.a3d
  - Ось _ СПГУ.02.0000.018.m3d
  - Палец _ СПГУ.020000.012.m3d
  - Палец _ СПГУ.020000.013.m3d
  - Палец _ СПГУ.020000.014.m3d
  - Поводок _ СПГУ.020000.016.m3d
  - Ползун _ СПГУ.02.0000.003.m3d
  - Полухомут _ СПГУ.020000.005.m3d
  - Прокладка _ СПГУ.020000.019.m3d
  - Тяга _ СПГУ.020000.09.m3d
  - Ушко _ СПГУ.020000.011.m3d
  - Шарнир _ СПГУ.02000.010.m3d
  - Шпонка _ СПГУ.020000.020.m3d
- Исходные данные.jpg
- ПЗ.docx
- Чертежи 2D
  - Аксонометрическое изображение.cdw
  - Барабан _ СПГУ.020000.001.cdw
  - Вилка _ СПГУ.020000.006.cdw
  - Вилка _ СПГУ.020000.007.cdw
  - Вкладыш _ СПГУ.020000.004.cdw
  - Зубчатое колесо _ СПГУ.020000.002.cdw
  - Коромысло _ СПГУ.020000.015.cdw
  - Лента _ СПГУ.020000.008.cdw
  - Ленточная муфта _ СПГУ.020000.000.cdw
  - Ленточная муфта _ СПГУ.020000.000.spw
  - Ось _ СПГУ.02.0000.018.cdw
  - Палец _ СПГУ.020000.012.cdw
  - Палец _ СПГУ.020000.013.cdw
  - Палец _ СПГУ.020000.014.cdw
  - Поводок _ СПГУ.020000.016.cdw
  - Ползун _ СПГУ.02.0000.003.cdw
  - Полухомут _ СПГУ.020000.005.cdw
  - Рычаг _ СПГУ.020000.017.cdw
  - Тяга _ СПГУ.020000.009.cdw
  - Ушко _ СПГУ.020000.011.cdw
  - Шарнир _ СПГУ.02000.010.cdw
