Конкурс асов 3D-моделирования 2020

Разработка конструкторской документации на приводной вал

Санкт-Петербургский горный университет
Кафедра начертательной геометрии, инженерной и компьютерной графики
Курсовая работа по дисциплине "Начертательная геометрия, инженерная и компьютерная графика"
На тему: "Разработка конструкторской документации на изделие"
Санкт-Петербург 2017

Исходные данные: чертеж общего вида вала приводного, спецификация (В.А. Леонова и О.П. Галанина Альбом сборочных чертежей для деталирования и чтения, вариант 01.014). Назначение и область применения:
Приводной вал - узел машины, передающий вращательное движение от двигателя к рабочим органам. Приводные валы применяются во многих отраслях техники вледствие высокой практической эффективности при передаче энергии между механизмами методом вращения

В работе составляются конструкторские документы на изделие приводной вал - узел машины, передающий вращательное движение от двигателя к рабочим органам.
Курсовая работа состоит из пояснительной записки, схемы деления изделия на составные части, 3D-модели сборки изделия и его деталей, рабочих чертежей деталей, сборочного чертежа изделия, аксонометрии диска левого и спецификации.

Содержание пояснительной записки
Введение
Назначение и область применения
Технические характеристики
Заключение
Список литературы

Состав: Пояснительная записка (2 листа), 3D-модель, сборочный чертеж, спецификация, схема деления на составные части, Деталировка Язык документа

Софт: Autodesk Inventor 2017

Сайт: www

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Разработка конструкторской документации на приводной вал

Разработка конструкторской документации на изделие/
Разработка конструкторской документации на изделие/3D/
Разработка конструкторской документации на изделие/3D/1. Вал.ipt
Разработка конструкторской документации на изделие/3D/10. Диск правый.ipt
Разработка конструкторской документации на изделие/3D/11. Пружина для сборки (главная).ipt
Разработка конструкторской документации на изделие/3D/11. Пружина для чертежа.ipt
Разработка конструкторской документации на изделие/3D/18. Шпонка.ipt
Разработка конструкторской документации на изделие/3D/19. Шпонка.ipt
Разработка конструкторской документации на изделие/3D/2. Муфта.ipt
Разработка конструкторской документации на изделие/3D/22. Кольцо СГ.ipt
Разработка конструкторской документации на изделие/3D/3. Втулка.ipt
Разработка конструкторской документации на изделие/3D/4. Кольцо.ipt
Разработка конструкторской документации на изделие/3D/5. Прокладка.ipt
Разработка конструкторской документации на изделие/3D/6. Крышка.ipt
Разработка конструкторской документации на изделие/3D/7. Диск левый.ipt
Разработка конструкторской документации на изделие/3D/8. Штифт специальный.ipt
Разработка конструкторской документации на изделие/3D/9. Шкив.ipt
Разработка конструкторской документации на изделие/3D/Квадрат.ipt
Разработка конструкторской документации на изделие/3D/Сборка Вал приводной.iam
Разработка конструкторской документации на изделие/3D/Сборка крышка + кольцо.iam
Разработка конструкторской документации на изделие/3D/Сборка правильная.iam
Разработка конструкторской документации на изделие/Пояснительная записка, лист 1.dwg
Разработка конструкторской документации на изделие/Пояснительная записка, лист 2.dwg
Разработка конструкторской документации на изделие/Спецификация лист 1.xlsx
Разработка конструкторской документации на изделие/Спецификация лист 2.xlsx
Разработка конструкторской документации на изделие/Чертежи/
Разработка конструкторской документации на изделие/Чертежи/1. Вал.dwg
Разработка конструкторской документации на изделие/Чертежи/10. Диск правый.dwg
Разработка конструкторской документации на изделие/Чертежи/11. Пружина главный чертеж.dwg
Разработка конструкторской документации на изделие/Чертежи/11. Пружина для чертежа-1.dwg
Разработка конструкторской документации на изделие/Чертежи/2. Муфта.dwg
Разработка конструкторской документации на изделие/Чертежи/3. Втулка.dwg
Разработка конструкторской документации на изделие/Чертежи/4. Кольцо.dwg
Разработка конструкторской документации на изделие/Чертежи/5. Прокладка.dwg
Разработка конструкторской документации на изделие/Чертежи/6. Крышка.dwg
Разработка конструкторской документации на изделие/Чертежи/7. Диск левый.dwg
Разработка конструкторской документации на изделие/Чертежи/8. Штифт специальный.dwg
Разработка конструкторской документации на изделие/Чертежи/9. Шкив.dwg
Разработка конструкторской документации на изделие/Чертежи/Аксонометрия детали 7. Диск левый.dwg

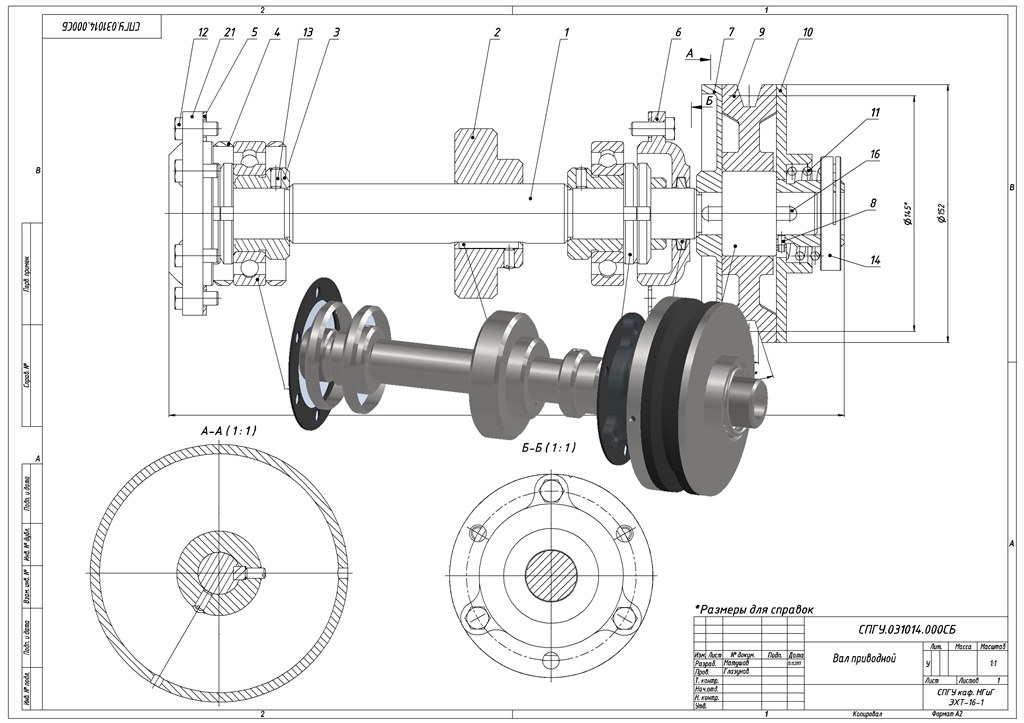

Разработка конструкторской документации на изделие/Чертежи/Сборочный чертеж правильный.dwg
Разработка конструкторской документации на изделие/Чертежи/Схема деления.dwg
