топ За месяцВал приводной
Санкт-Петербургский Горный Университет, Кафедра Начертательной геометрии и графики, Инженерная графика, 2016

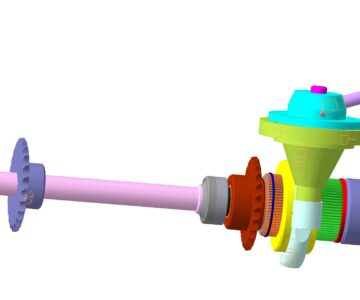

В данной работе представлено выполнение, 3D моделирование сборочного чертежа приводного вала. Сборка состоит из 22 деталей. Архив содержит сборку с вырезом четверти, без выреза четверти, 22 детали в 3D, а также чертежи этих деталей в 2D
Вал приводной - сборка (с вырезом четверти), Вал, Втулка, Втулка 1, Втулка 2, Втулка 3, Втулка 4, Втулка 5, Диск, Колесо зубчатое, Кольцо 25, Кронштейн, Кронштейн 1, Масленка, Маховик, Палец, Палец 1, Пружина, Рычаг, Сектор левый, Сектор правый, Шкив, Щека
Состав: 3D Сборка, Деталировка (чертежи)
Софт: КОМПАС-3D 16
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
Здравствуйте, я скачал работу. Но к сожалению не обнаружил полного чертежа в 2Д. Прошу применить меры.
Здравствуйте. Конкретнее проблему излагайте, чего нет, что должно было быть.
В списке перечисления деталей и не указано, что там есть чертеж сборки в 2D. И перед скачиванием можно также посмотреть все файлы в архиве
