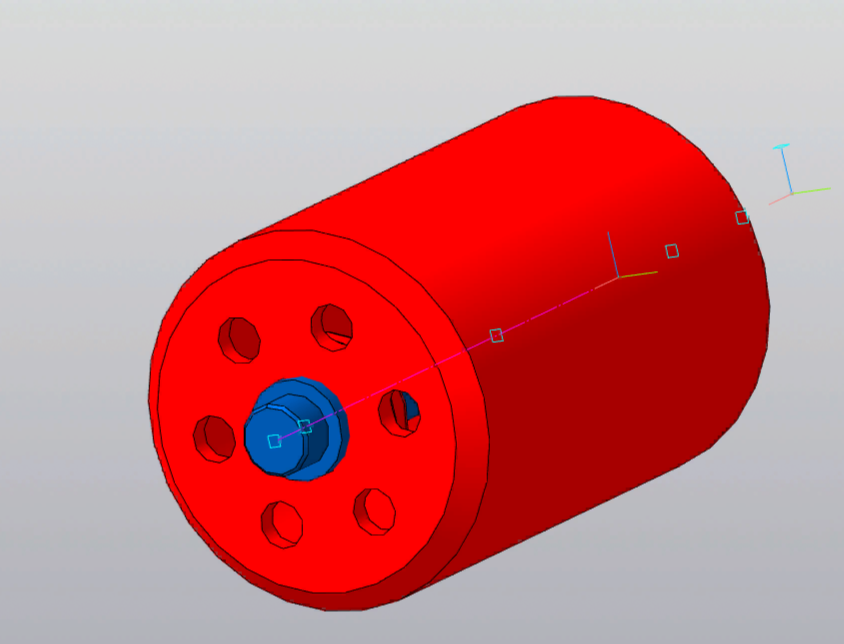

Модель состоящая из 2-х деталей: вал и барабан.
Размеры:
длина барабана - 250 мм
Диаметр барабана - 150 мм
Диаметр вала - 40 мм
Длина вала - 300 мм
Благодаря данному элементу исключено проскальзывание полотна, а также пробуксировка. Применяется данная деталь для перемещения ленты на транспортере. Приводной вал с барабаном создает тягу.
