Редуктор давления воздуха
Саратовский государственный технический университет им. Ю.А. Гагарина
Кафедра «Организация перевозок, безопасность движения и сервис автомобилей» (ОПБС)
Расчетно-графическая работа по дисциплине:"Начертательная геометрия и компьютерная графика"
Без темы
Саратов 2018

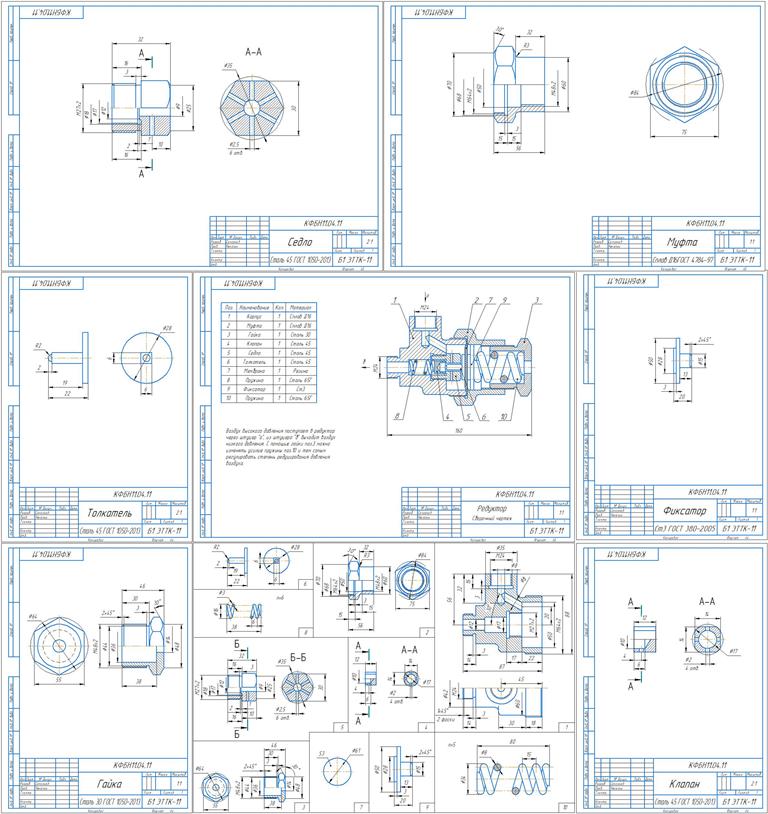

Исходные данные: Редуктор.
Воздух высокого давления поступает в редуктор через штуцер "а", из штуцера "б" выходит воздух низкого давления.С помощью гайки поз.3 можно изменять усилие пружины поз.10 и тем самым регулировать степень редуцирования давления воздуха.
Состав: Корпус, Муфта, Гайка, Клапан, Седло, Толкатель, Мембрана, Пружина, Фиксатор, Редуктор
Софт: КОМПАС-3D 16
