Модель редуктора давления

0
260
1436
2
0
30

Федеральное агентство по образованию
Государственное бюджетное образовательное учреждение
высшего профессионального образования
«Сибирский государственный аэрокосмический университет
имени академика М.Ф. Решетнева»
Кафедра Основы конструирования машин
Дисциплина Детали машин и основы конструирования
на тему:" проектирование редуктора давления

Редуктор давления воды — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет из себя компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.


Сообщить о проблеме
Дата
06.06.2015
Язык
Русский
Состав

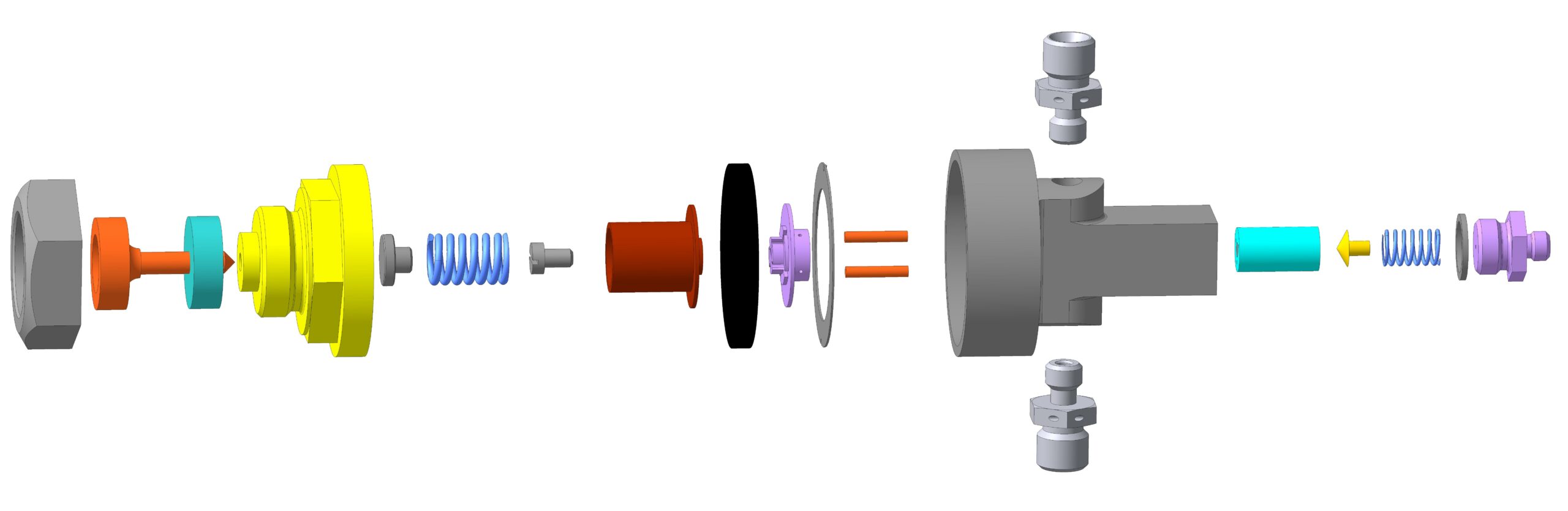

Модели:Редуктор давления, Винт регулировочный,втулка, жиклер, клапан предохранительный,контргайка, корпус, прокладка
