Регулятор давления 3D МЧ00.16.00.00.СБ

Регулятор давления

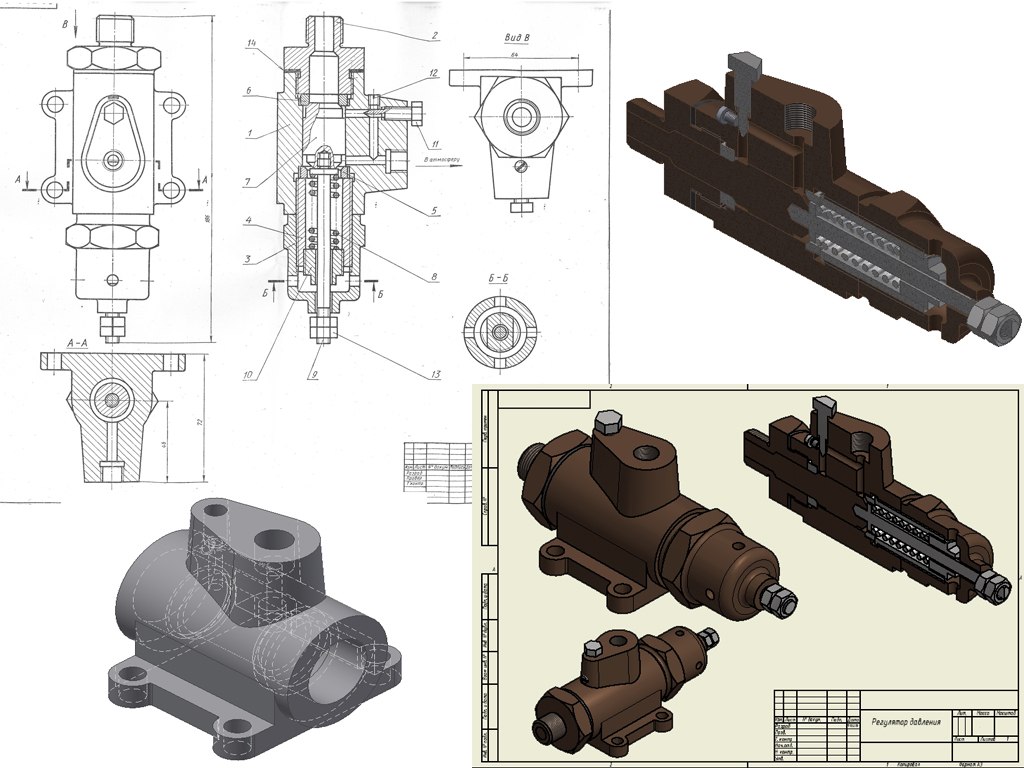

Сборка включает в себя следующие детали: Корпус, штуцер, стакан, цилиндр, седло, клапан, пружина, шток, втулка, игла, прокладка.
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.
С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.16.00.00.СБ.

Состав: 3D сборка, 3D модели деталей

Софт: Autodesk Inventor 2014

Сайт: www

Файлы:
00.36.009 Шток.ipt
00.36.002 Штуцер.ipt
00.36.011 Игла.ipt
00.36.005 Седло.ipt
00.36.003 Стакан.ipt
00.36.001 Корпус.ipt
00.36.004 Цилиндр.ipt
Прокладка П 26х34х2 МН3138-62.ipt
00.36.008 Пружина.ipt
00.36.000 Регулятор давления.iam
00.36.006 Седло.ipt
00.36.007 Клапан.ipt
00.36.010 Втулка.ipt
