3D сборка "Регулятор давления" МЧ00.16.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта, машиностроения и промышленного дизайна
Расчетно-графическая работа по дисциплине "САПР"
На тему: "Построение 3D сборки в программе SolidWorks"
Чернигов 2016

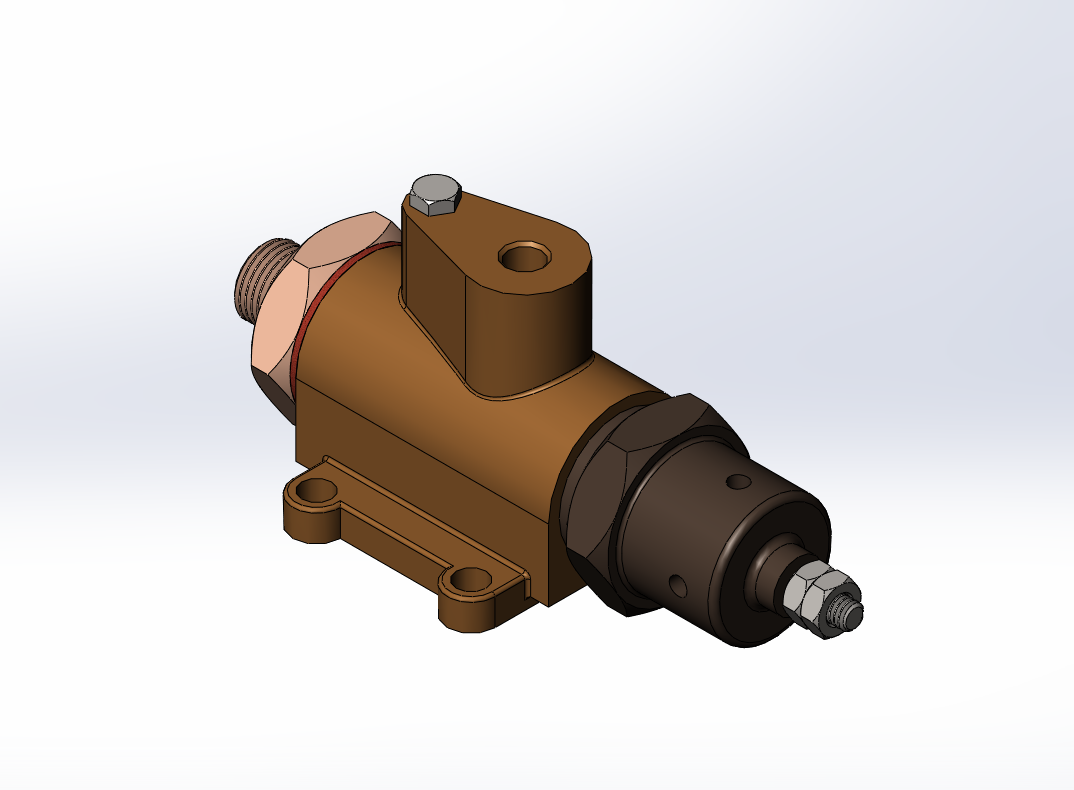

С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.16.00.00.СБ. Выполнена в SolidWorks 2013 с разносом элементов.

Состав: 3D Сборка, 3D модели всех деталей. Язык документа

Софт: SolidWorks 2013

Каталог / Начертательная геометрия и Инженерная графика / 3D сборка "Регулятор давления" МЧ00.16.00.00.СБ

Просмотр файлов
Сборка\Винт.SLDPRT
Сборка\Втулка.SLDPRT
Сборка\Гайка.SLDPRT
Сборка\Игла.SLDPRT
Сборка\Картон.SLDPRT
Сборка\Клапан.SLDPRT
Сборка\Корпус.SLDPRT
Сборка\Пружина.SLDPRT
Сборка\Сборка1.avi
Сборка\Сборка1.SLDASM
Сборка\Седло1.SLDPRT
Сборка\Седло2.SLDPRT
Сборка\Стакан.SLDPRT
Сборка\Цилиндр.SLDPRT
Сборка\Шток.SLDPRT
Сборка\Штуцер.SLDPRT
Сборка
