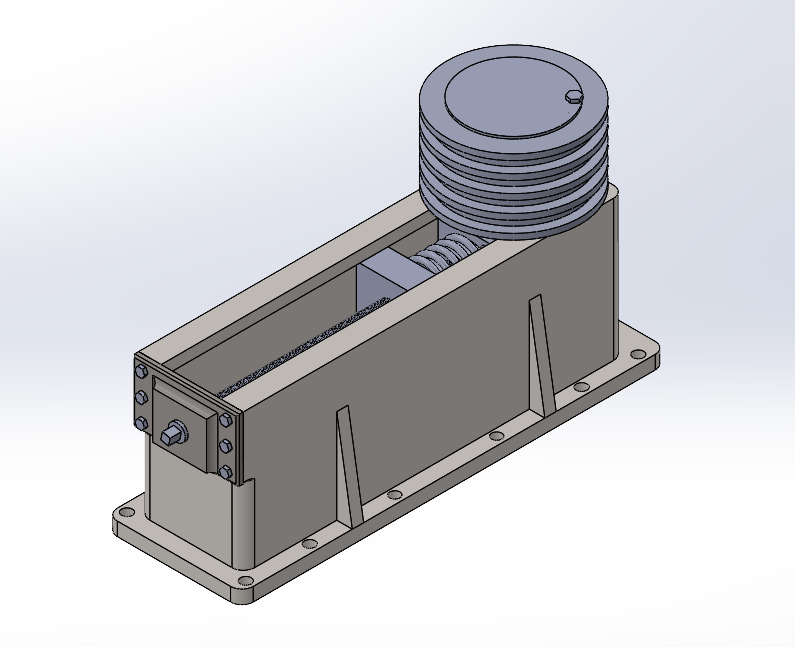

Ролик натяжной МЧ00.40.00.00.СБ. из Боголюбов С.К. Чтение и деталирование сборочных чертежей 1986. Ролик натяжной пденазначен для натяжения ремней в клиноременных передачах . За счет системы из деталей типа болт гайка вращая за винт деталь гайка через демпфирующую пружину отводит шкив тем самым натягивая ремни.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Ролик натяжной МЧ00.40 SolidWorks
Ролик натяжной МЧ00.40 SolidWorks
0
1
58
1
0
60
Сообщить о проблеме
Valentine_
Содержимое архива
-
1-Рама.SLDPRT
-
2-Ролик.SLDPRT
-
3-Ползун.SLDPRT
-
4-Крышка вн.SLDPRT
-
5- Крышка внт.SLDPRT
-
6- Втулка.SLDPRT
-
7- Втулка.SLDPRT
-
8-Крышка.SLDPRT
-
9- Винт.SLDPRT
-
10-Пружина.SLDPRT
-
11-Болт.SLDPRT
-
12-Болт.SLDPRT
-
13-Кольцо.SLDPRT
-
14-Подшипник.SLDASM
-
Деталь123.SLDPRT
-
Обойма в.SLDPRT
-
Обойма з.SLDPRT
-
Сборка.SLDASM
-
Сборка1 — копия.SLDASM
-
Сепаратор.SLDPRT
-
Шарик.SLDPRT
