Ролик поддерживающий МЧ00.11.00.00.СБ в Autodesk Inventor

0
1
1504
6
0
100

Томский политехнический университет
Нефтегазовое дело
По дисциплине "Компьютерное графика"
На тему: Разработка конструкторской документации для сборочной единицы «Ролик поддерживающий»

Актуальность работы заключается в повышении навыков работы с САПР Autodesk Inventor в сфере моделирования и построения чертежей.
Целью работы является:
1. Повторение изученного материала по чтению конструкторской документации и спецификации , ее создания и оформления;
2. Выработка знаний и умений, необходимых для построения 3D моделей, создания чертежей деталей и сборочного узла в Autodesk Inventor.
Задачи работы:
• Составление спецификации для определения состава сборочного узла;
• Выполнение эскизов деталей;
• Построение 3D моделей в Autodesk Inventor;
• Выполнение сборки модели узла в Autodesk Inventor;
• Создание чертежей деталей и сборочного узла с помощью Autodesk Inventor.
Описание сборочного узла и принцип его работы

Поддерживающие ролики устанавливают на листопрокатном стане по обе его стороны для поддержки прокатных листов при подаче и приеме их с валков.
Ролик приводится в движение от электродвигателя. Опорами вала 7 являются подшипники качения 14. Подшипники смазываются густой смазкой , поступающей из масленок , запрессованных в отверстие крышек 3. Корпуса 1 роликов крепятся болтами к раме прокатного стана.

Состоит из следующих деталей:
1.Корпус
2.Ролик
3.Крышка
4.Крышка
5.Крышка
6.Диск
7.Вал
8.Втулка
9.Прокладка
Материал деталей 1 … 5 – чугун СЧ 25 ГОСТ 1412-85; материал деталей 6…8 – Сталь 45 ГОСТ 1050-74 ; материал детали 9- кожа


Сообщить о проблеме
Автор
user-avatar wJageRw
Дата
08.05.2021
Язык
Русский
Состав

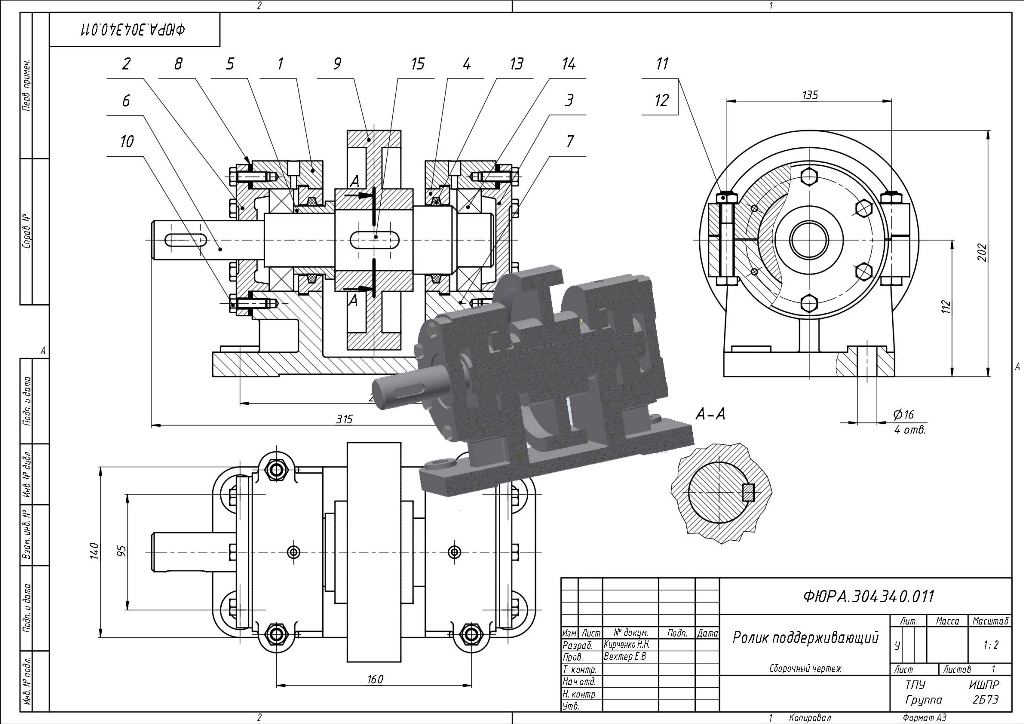

Ролик поддерживающий: Спецификация, чертежи деталей, сборочный чертеж, трехмерные модели деталей, трехмерная сборочная модель "Ролик поддерживающий"
Софт
Autodesk Inventor 2017 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-Гайка M10-6H ГОСТ 5915-70.ipt Гайка M10-6H ГОСТ 5915-70.ipt
      • icon-Болт M8-6gx25 ГОСТ 7798-70.ipt Болт M8-6gx25 ГОСТ 7798-70.ipt
      • icon-Болт M10-6gx70 ГОСТ 7798-70.ipt Болт M10-6gx70 ГОСТ 7798-70.ipt
        • icon-Шпонка 14x9x40 ГОСТ 23360-78.0001.ipt Шпонка 14x9x40 ГОСТ 23360-78.0001.ipt
      • icon-Шпонка 14x9x40 ГОСТ 23360-78.ipt Шпонка 14x9x40 ГОСТ 23360-78.ipt
      • icon-1 - Корпус.idw 1 - Корпус.idw
      • icon-1 - Корпус изометрия.idw 1 - Корпус изометрия.idw
      • icon-3 - Крышка.idw 3 - Крышка.idw
      • icon-3 - Крышка изометрия.idw 3 - Крышка изометрия.idw
      • icon-4 - Крышка.idw 4 - Крышка.idw
      • icon-4 - Крышка изометрия.idw 4 - Крышка изометрия.idw
      • icon-Сборочный чертеж.idw Сборочный чертеж.idw
      • icon-2 - Ролик.idw 2 - Ролик.idw
      • icon-5 - Крышка.idw 5 - Крышка.idw
      • icon-6 - Диск.idw 6 - Диск.idw
      • icon-7 - Вал.idw 7 - Вал.idw
      • icon-8 - Втулка.idw 8 - Втулка.idw
      • icon-9 - Прокладка.idw 9 - Прокладка.idw
    • icon-+Спецификация.xlsx +Спецификация.xlsx
    • icon-1 - Корпус.ipt 1 - Корпус.ipt
    • icon-2 - Ролик.ipt 2 - Ролик.ipt
    • icon-3 - Крышка.ipt 3 - Крышка.ipt
    • icon-4 - Крышка.ipt 4 - Крышка.ipt
    • icon-5 - Крышка.ipt 5 - Крышка.ipt
    • icon-6 - Диск.ipt 6 - Диск.ipt
    • icon-7 - Вал.ipt 7 - Вал.ipt
    • icon-8 - Втулка.ipt 8 - Втулка.ipt
    • icon-9 - Прокладка.ipt 9 - Прокладка.ipt
    • icon-13 - Кольцо.ipt 13 - Кольцо.ipt
    • icon-14 -  Шарикоподшипник.ipt 14 - Шарикоподшипник.ipt
    • icon-Пояснительная записка.docx Пояснительная записка.docx
    • icon-Сборка1.iam Сборка1.iam
    • icon-Чертежи на печать.pdf Чертежи на печать.pdf
    • icon-Эскизы.pdf Эскизы.pdf
