Ролик поддерживающий

0
412
25189
99
2
60

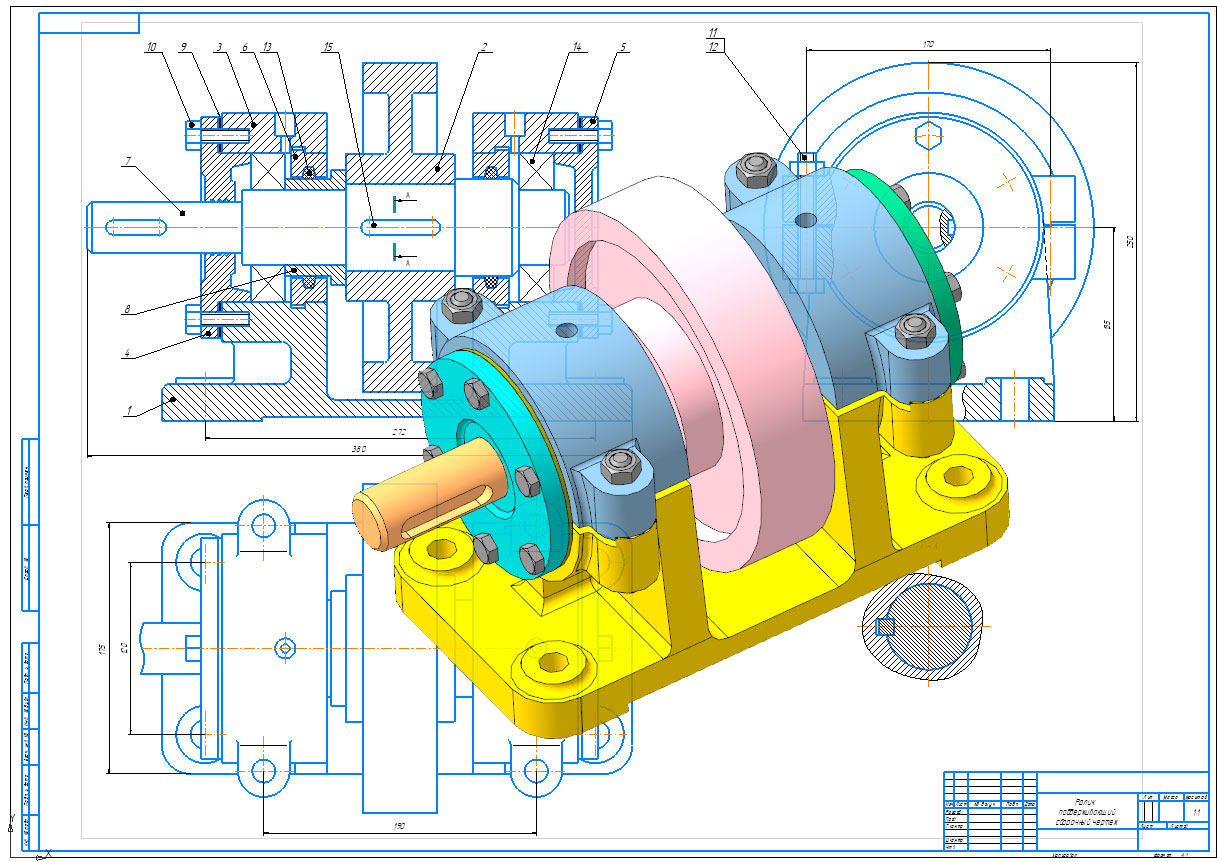

3D сборка "Ролик поддерживающий" с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.11.00.00.СБ.

Ролики устанавливают на листопрокатном стане по обе его стороны для поддержки прокатных листов при подаче и приеме их с валков.
Ролик приводится в движение от электродвигателя. Опорами вала являются подшипники качения. Подшипники смазываются густой смазкой, поступающей из масленок, запрессованных в отверстия крышек. Корпуса роликов крепятся болтами к раме прокатного стана.


Сообщить о проблеме
Автор
user-avatar Alex Derkach
Дата
06.02.2015
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ), Спецификация
