Ролик регулируемый МЧ00.36

БрГТУ, Начертательная геометрия, ИГ, эскизы, 2018

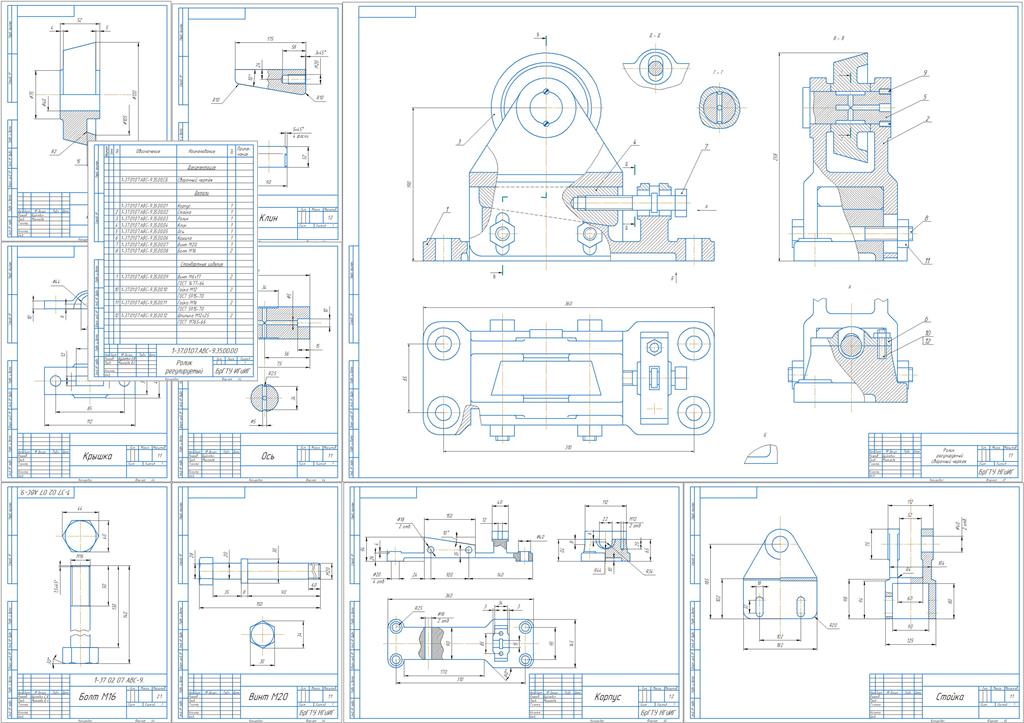

Ролик регулируемый. Индивидуальное задание МЧ00.36 из книги: Боголюбов С.К. Чтение и деталирование сборочных чертежей.
Роликовое устройство применяется при транспортировке листового материала, который перекатывается по роликам.
Корпус поз. 1 прикрепляется к раме машины четыремя болтами (рама и болты на чертеже не показаны).
При вращении винта поз. 3 клин поз. 4 будет скользить по наклонной плоскости корпуса поз.1,
в результате чего стойка поз. 2 с роликом поз. 3 будет подниматся или опускаться. К трущимся поверхностям ролика поз. 3 и оси поз. 5 поступает густая смазка из масленки. Масленка
запрессовывается в отверстие оси поз. 5 (на чертеже не показана)

Состав: Ролик регулируемый(СБ), Ролик,Клин,Корпус,Стойка,Ось,Крышка,Болт М16, Болт М20. Язык документа

Софт: КОМПАС-3D 2017

Сайт: www

Файлы:
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
Ролик регулируемый
