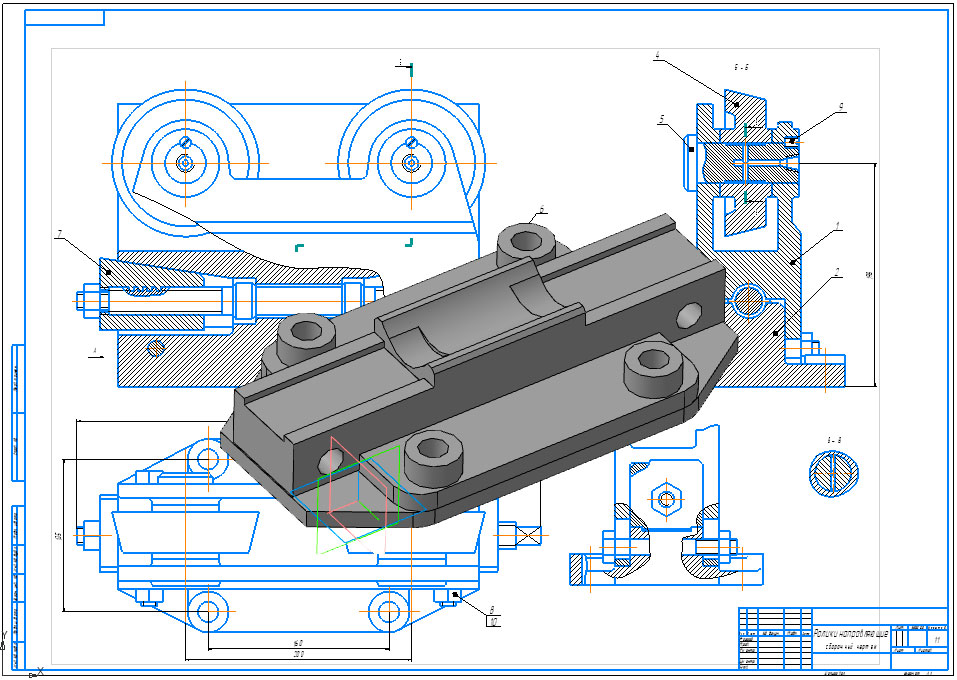

Ролики направляющие чертеж

0
10
1342
19
0

Воткинский Машиностроительный техникум им. В.Г. Садовникова
Технология машиностроения

Опора позиции 1, с роликами позиции 4, может подниматься или опускаться под действием клиньев позиции 6 и 7.
Клинья позиции 6 и 7, соединены винтом позиции 3, с правой и левой прямоугольными резьбами
При вращении винта позиции 3, клинья 6 и 7 сближаются, поднимая опору позиции 1, с роликами вверх. При вращении винта в обратном направлении опора будет опускаться. После установки роликов на необходимом уровне , опору закрепляют болтами позиции 8, и гайками позиции 10.
Ось позиции 5, фиксируется в опоре, винтами позиции 9.
С.К. Боголюбов "Чтение и деталирование сборочных чертежей"
Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.58.00.00.СБ



Дата
28.02.2018
Язык
Русский
Состав
Деталировка, Спецификация, Детали в 3D (см. список файлов)
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • ролик.m3d
  • Ролики направляющие.cdw
  • ОПОРА.cdw
  • Спецификация.cdw
  • корпус.m3d
  • опора.m3d
  • МЧ00.58.00.03 - Винт .cdw
  • МЧ00.58.00.05 - Ось.cdw
  • Колесо ЦНС 300-1050-СЗ.005011.000-01 СБ.cdw
  • МЧ00.58.00.02 - Корпусс.cdw
  • мч 00,58,00,03.m3d
  • клин.m3d
  • мч 00,58,00,05.m3d
  • Ролик.cdw
  • МЧ0058.00.06 - Клин.cdw
