Вариант 80 из альбома чтение и деталирование сборочных чертежей Боголюбова С.К.

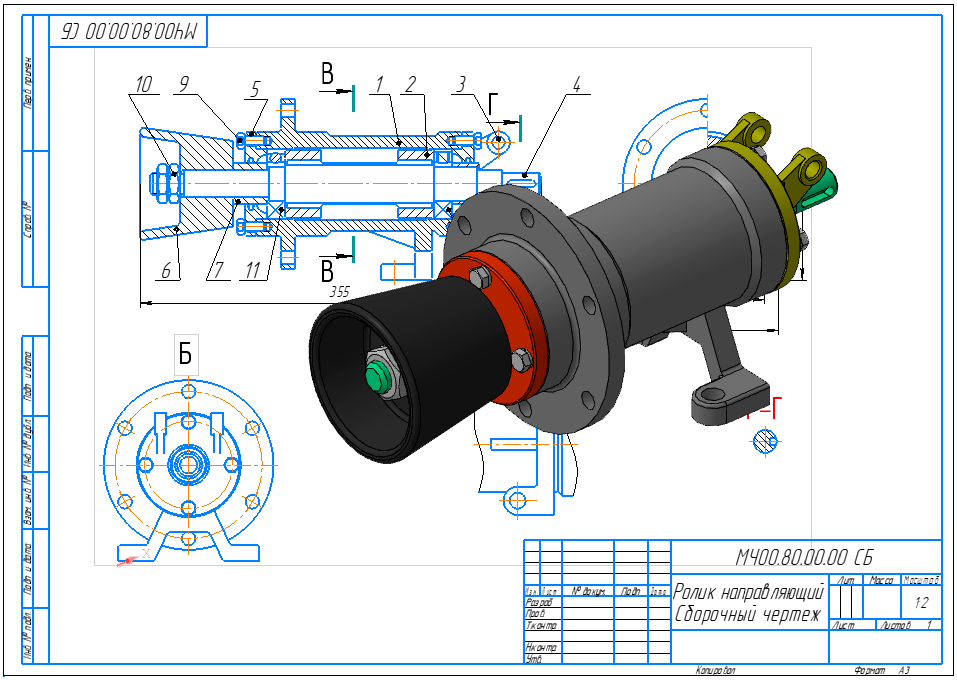

Ролик является частью устройства для перемещения заготовок в прокатных станах.
