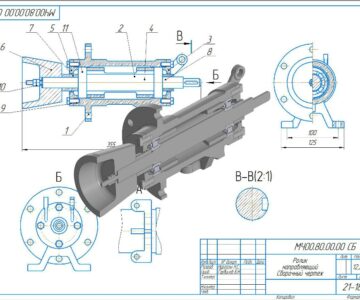

Ролик направляющий МЧ00.80.00.00.СБ

Ролик направляющий.
Ролик является частью устройства для перемещения заготовок в прокатных станах.
Корпус крепится к раме устройства двумя болтами. Два отверстия в ушках крышки и отверстия во фланце корпуса предназначены для деталей, соединяющих корпус с другими частями устройства. Вал опирается на два подшипника качения - шариковый и роликовый. Смещению подшипников в осевом направлении препятствуют дистанционные втулки и крышки. В каждой крышке сделаны две полукруглые проточки, которые заполняют густой смазкой, препятствующей проникновению в подшипники пыли и влаги.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2015

Файлы:
Ролик направляющий МЧ.00.80.00.00.СБ\1 Корпус.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\2 Втулка.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\3 Крышка.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\4 Вал.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\5 Крышка.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\6 Ролик.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\7 Втулка.SLDPRT
Ролик направляющий МЧ.00.80.00.00.СБ\8 Втулка.SLDPRT

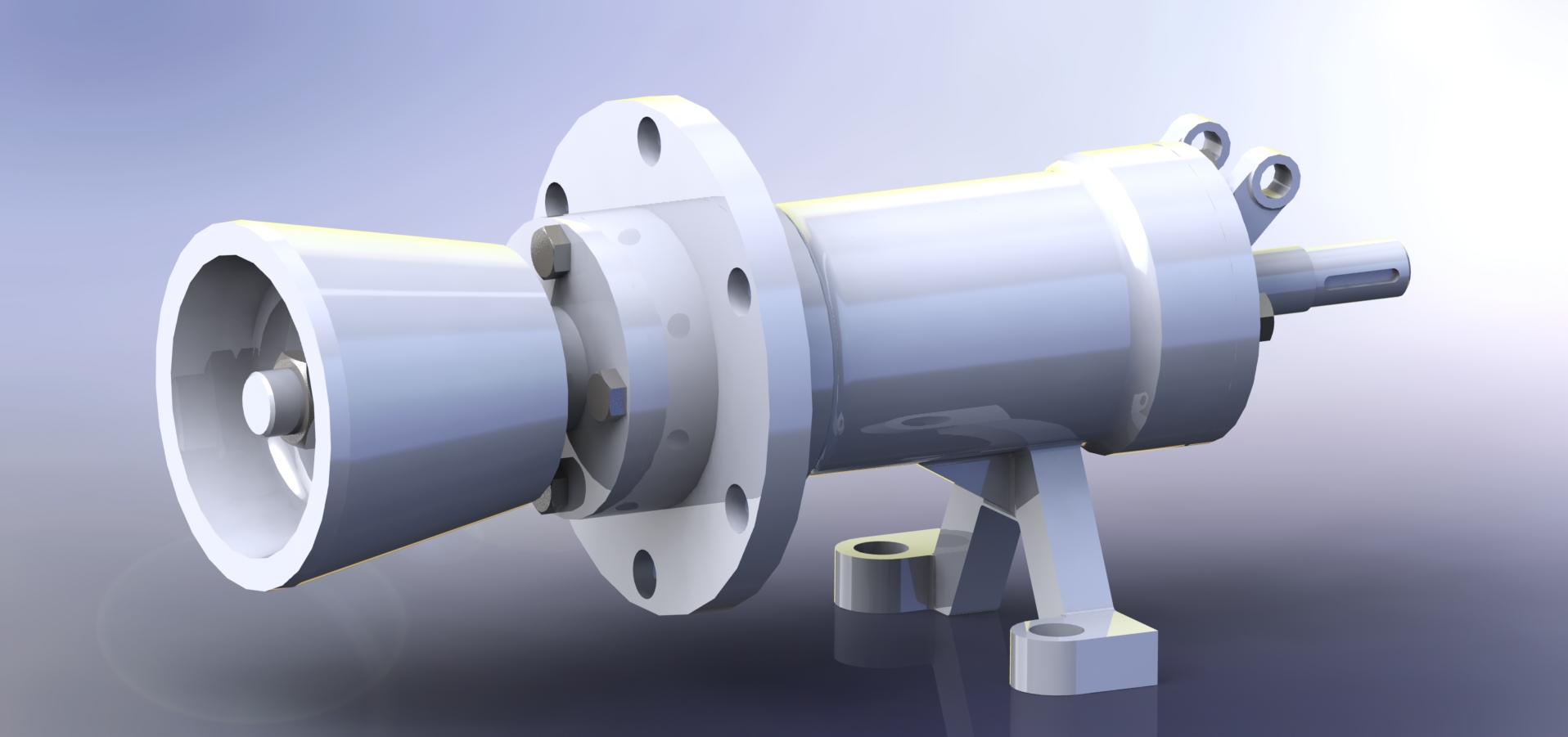

Ролик направляющий МЧ.00.80.00.00.СБ\Ролик направляющий СБ.JPG
Ролик направляющий МЧ.00.80.00.00.СБ\Ролик направляющий СБ.SLDASM
Ролик направляющий МЧ.00.80.00.00.СБ
