Ролик является частью устройства для перемещения заготовок в прокатных станках.

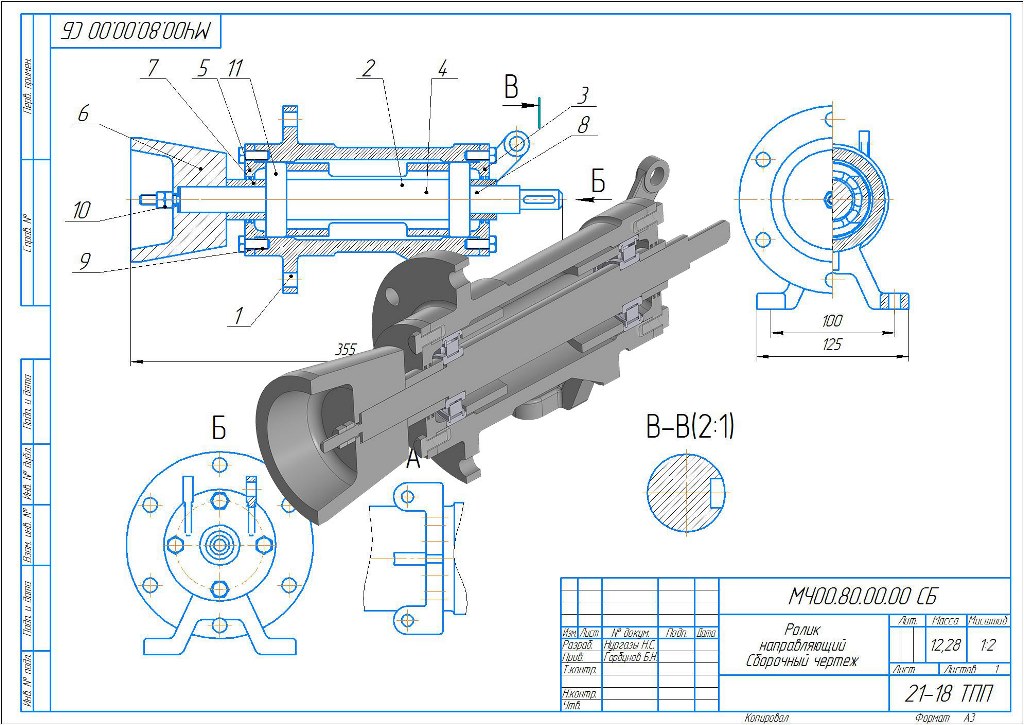

Корпус 1 крепят к раме устройства двумя болтами (см. вид А). Два отверстия в ушках крышки 3 и отверстия во фланце корпуса предназначены для деталей, соединяющих корпус с другими частями устройства. Вал 4 опирается на два подшипника качения – шариковый 13 и роликовый 12. Смещению подшипников в осевом направлении препятствуют дистанционные втулки 2, 7, 8 и крышки 3, 5. В каждой крышке сделаны три полукруглые проточки, которые заполняют густой смазкой, препятствующей проникновению в подшипники пыли и влаги.
Чертежи деталей:
01 – Корпус
01 – Корпус Аксонометрическая проекция
02 – Втулка
03 – Крышка
04 – Вал
05 – Крышка
06 – Ролик
07 – Втулка
08 – Втулка
09 – Прокладка
