Сборка тисков для прутков

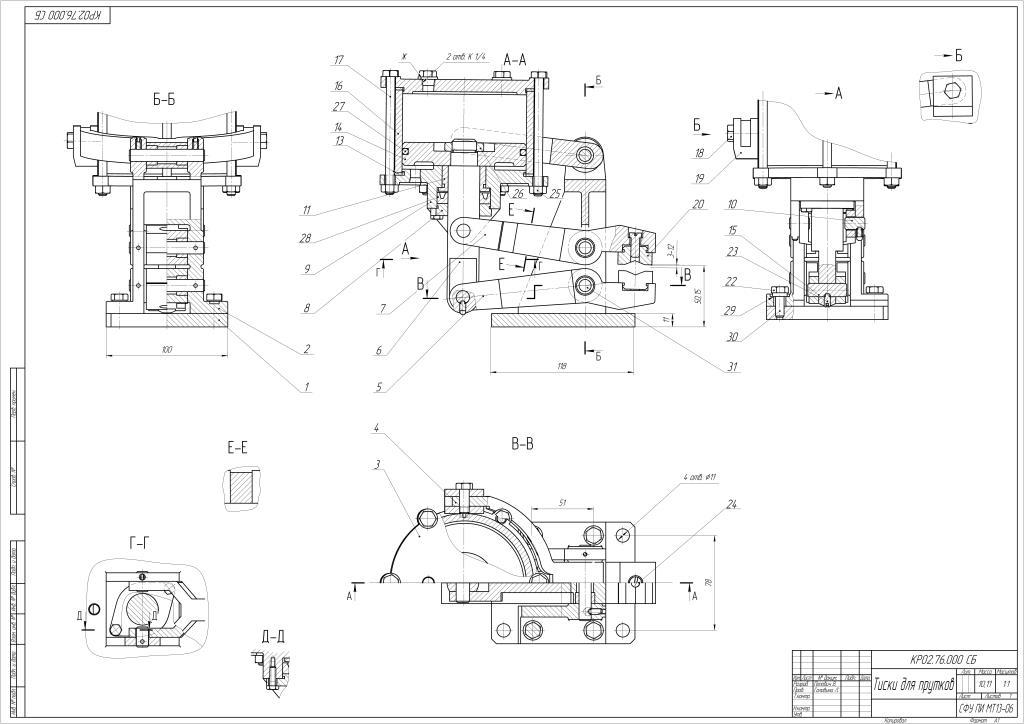

СБ Тиски для прутков.
Тиски служат для закрепления прутков различного диаметра при отрезке заготовки.
Для закрепления прутка между двумя призмами 20 сжатый воздух под давлением 39∙〖10〗^4 н/м^2 (4 кГ/〖см〗^2) подводят к отверстию Ж в верхней крышке 3. Поршень 14 под давлением воздуха переместится вместе со штоком 5 вниз. Одновременно с этим цилиндр 16 вместе с крышками 3 и 9 поднимется вверх. Рычаг штока 5 повернется против часовой стрелки, а нижний рычаг 7 цилиндра – по часовой стрелке. Призмы 20 сближаются и закрепляют пруток. Верхний рычаг 4 в кинематике движения механизма играет вспомогательную роль; он служит только для придания механизму большей жидкости. Для освобождения прутка из тисков воздух подводят к отверстию Е в нижней крышке 9, и движение всех звеньев механизма происходит в обратном направлении.
Поршень 14 уплотнен в цилиндре 16 резиновым кольцом 27 круглого сечения.
Шток 6 уплотнен в нижней крышке 9 резиновой манжетой 28.
Приспособление крепят к столу станка четырьмя болтами М10.

Состав: сборочный чертеж тисков для прутков, чертеж крышки нижней, чертеж Стойки, Спецификация Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
сборочный чертеж тиски для прутков.cdw
Спецификация.spw
Чертеж Крышка нижняя _ 9.cdw
Чертеж Стойка _ 2.cdw
