Сборочный чертеж пневматического цилиндра

БГАТУ
Кафедра: инженерная графика
Сборочный чертеж пневматического цилиндра
Минск 2013

Чертеж выполнен по "Боголюбов С.К. Чтение и деталирование сборочных чертежей. Машиностроение, 1986. - 84 с.: ил. Методические указания, примеры выполнения чертежей и индивидуальные задания для деталирования, сгруппированные по сложности на две группы", Шифр МЧ00.28.00.00.СБ.

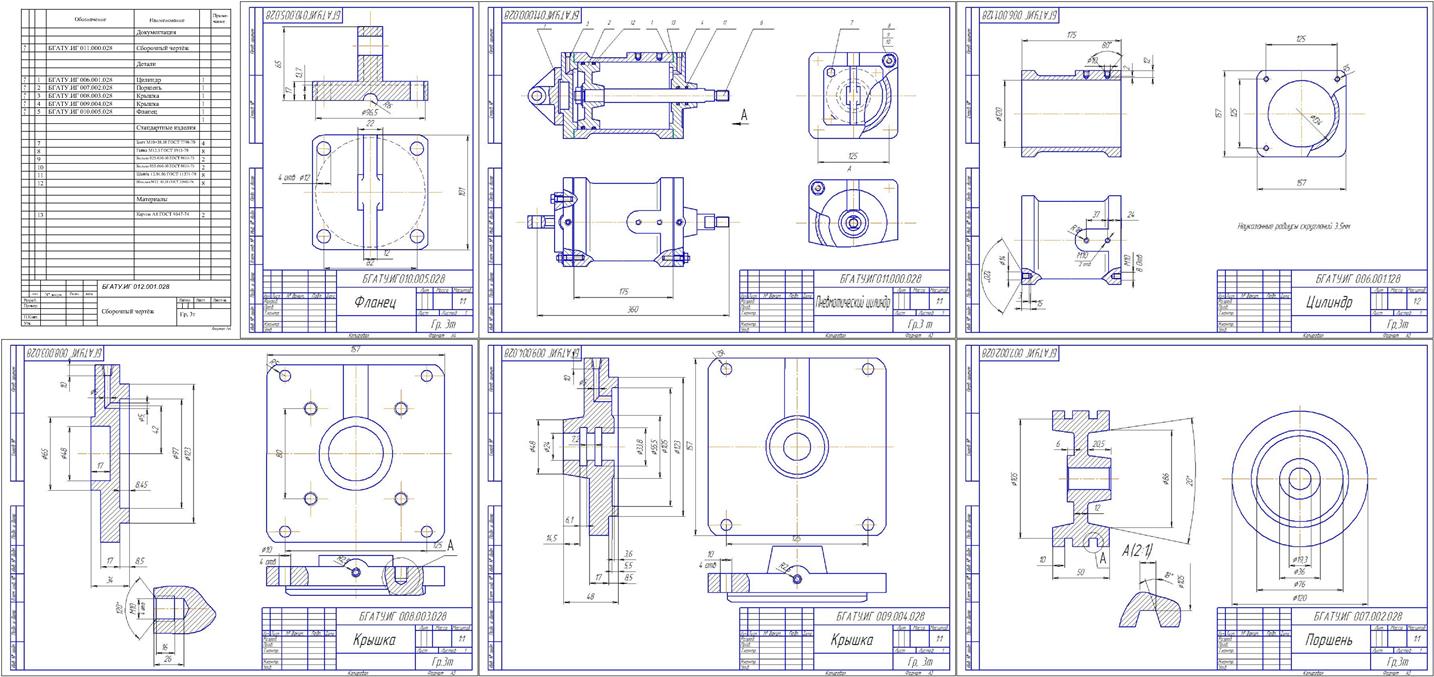

Сборочный чертеж пневматического цилиндра состоит из: левой крышки, правой крышки, цилиндра, поршня, фланца, пневматического цилиндра в сборке.

Состав: Пневматический цилиндр (СБ), Деталировка (цилиндр, крышка левая, крышка правая, поршень, фланец), Спецификация Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:
Сборочный чертёж/
Сборочный чертёж/сборочный.cdw
Сборочный чертёж/Крышка 2.cdw
Сборочный чертёж/Цилиндр.cdw
Сборочный чертёж/Крышка 1.cdw
Сборочный чертёж/Spec_1.doc
Сборочный чертёж/Фланец.cdw
Сборочный чертёж/Поршень.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sergey-212121
Дата: 2016-12-03
Просмотры: 5655
