Цилиндр пневматический МЧ00.28.00.00.СБ

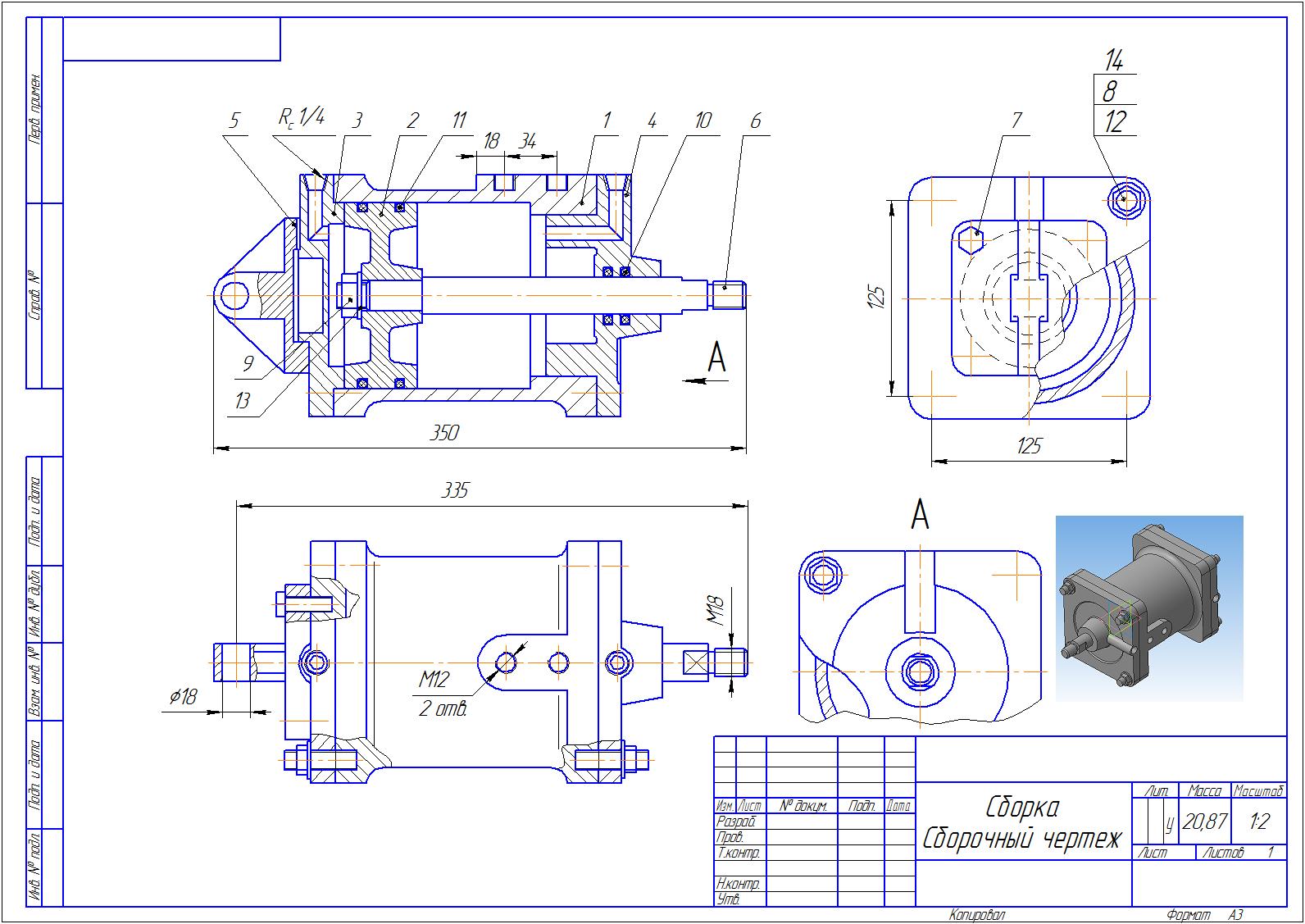

Цилиндр пневматический МЧ 00.28.00.00.СБ. Сборник Киселевой Н.Н. и Пьянковой Ж.А. "Начертательная геометрия.Компьютерная и инженерная графика". Сборка включает в себя следующие детали: цилиндр, поршень, крышки, фланец, шток и стандартные изделия(гайки, болты, кольца и тд.). Имеется чертеж сборки и каждой детали с размерами.
Пневматические цилиндры применяются в приспособлениях, предназначенных для быстрой установки и надежного закрепления обрабатываемых деталей на металлообрабатывающих станках. Данная сборка пневматического цилиндра - качающийся, крепится к станку специальными шарнирными устройствами.

Состав: 3D сборка, 3D модели каждой детали, чертеж сборки и каждой детали. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Цилиндр пневматический МЧ00.28.00.00.СБ

Цилиндр пневматический
Цилиндр пневматический
Цилиндр пневматический
Цилиндр пневматический
Цилиндр пневматический
Цилиндр пневматический\6 шток.m3d
Цилиндр пневматический
Цилиндр пневматический\болтфлан.m3d
Цилиндр пневматический\гайка для штока.m3d
Цилиндр пневматический\гайкаш.m3d
Цилиндр пневматический\крышка 3.m3d
Цилиндр пневматический\крышка4.m3d
Цилиндр пневматический\поршень2.m3d
Цилиндр пневматический\спецификация.spw
Цилиндр пневматический\фланец5.m3d
Цилиндр пневматический\цилиндр пневматический.a3d
Цилиндр пневматический\цилиндр1.m3d
Цилиндр пневматический\чертеж цилиндр пневматический.cdw
Цилиндр пневматический\чертеж цилиндр пневматический.jpg
Цилиндр пневматический\шайба для штока.m3d
Цилиндр пневматический\шайбаш.m3d
Цилиндр пневматический\шпилька1.m3d
Цилиндр пневматический
