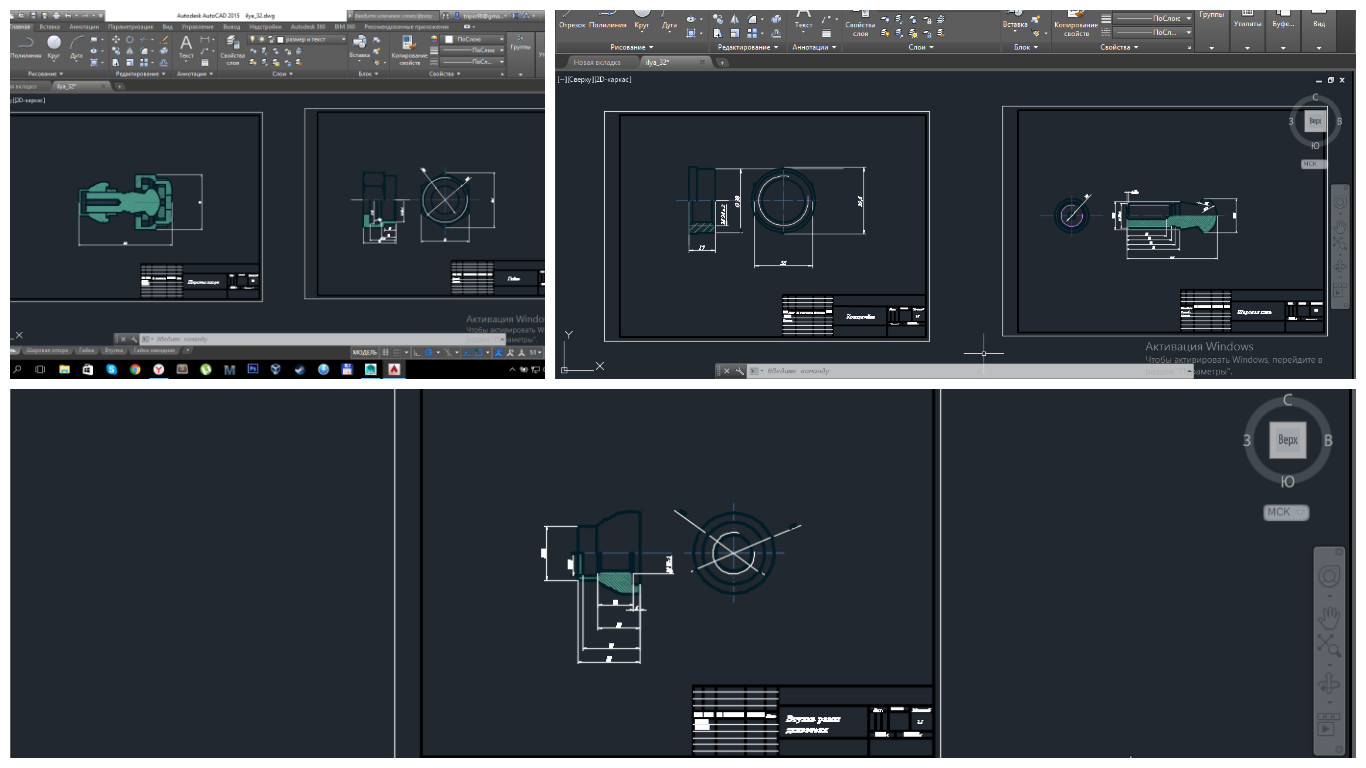

Сборочный чертеж(шаровая опора)

Днепропетровский национальный университет им. Олеся Гончара
Кафедра двигателестроение

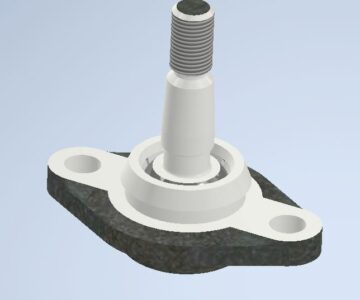

Сборочный чертеж "Шаровая опора"
Днепропетровск 2017

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ ЧЕРТЕЖЕЙ

1. Создать слои:
- осевая линия
тип линии – штрих-пунктир (пример ACAD_ISO04W100)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
- основная линия
тип линии – сплошная (CONTINUOUS)
вес линии – 0,3 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
- размер/текст
тип линии – сплошная (CONTINUOUS)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
- штриховка
тип линии – сплошная (CONTINUOUS)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
- вспомогательная геометрия
тип линии – сплошная (CONTINUOUS)
вес линии – по умолчанию
цвет линии – на выбор (только чтобы четко просматривалась линия)
2. Настроить размерный и текстовый слой согласно визуализации чертежа (размер шрифта желательно не меньше 5 мм)
3. Весь чертеж выполнять примитивами с атрибутами «по слою»
4. Простановка размеров:
На сборочном чертеже – габаритные размеры
На деталировочных чертежах – все необходимые размеры (использовать «базовые» размеры). Размеры должны быть понятны для изготовителя деталей по вашему чертежу.
5. Чертеж должен состоять из двух видов (половина вида должна быть выполнена в разрезе). При необходимости сделать выноски.
6. Количество деталей должно быть не менее 5.
