Сборочный чертёж и 3D-модель клапана. Вариант 5

МГТУ им. Носова, инженерная графика, 2012 год, 3D-модель сборочного узла

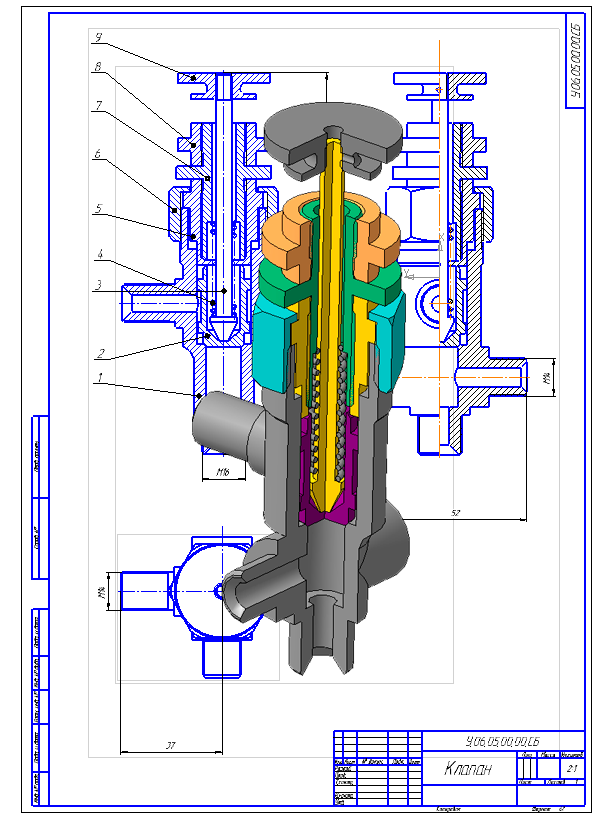

Сборочный узел, который представляет собой клапан. Задание по инженерной графике для студентов первого курса технических вузов. Пятый вариант, зелёная сборка. Сборочный чертёж клапана, включающий в себя комплект деталей, спецификацию, непосредственно сам чертёж и 3D-модели каждой детали.

Состав: 3D Сборка, чертёж, спецификация, 3D модели деталей узла Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Сборочный чертёж и 3D-модель клапана. Вариант 5

компас\3D Модель в разрезе.a3d
компас\3D Модель с вырезом.a3d
компас\3D Модель.a3d
компас\Винт регулировочный.m3d
компас\Втулка.m3d
компас\гайка накидная.m3d
компас\Клапан _ У.06.05.00.00.spw
компас\клапан.m3d
компас\контргайка.m3d
компас\корпус.m3d
компас\пружина.m3d
компас\рукоятка.m3d
компас\Сборочный узел.cdw
компас\Шток.m3d
компас
