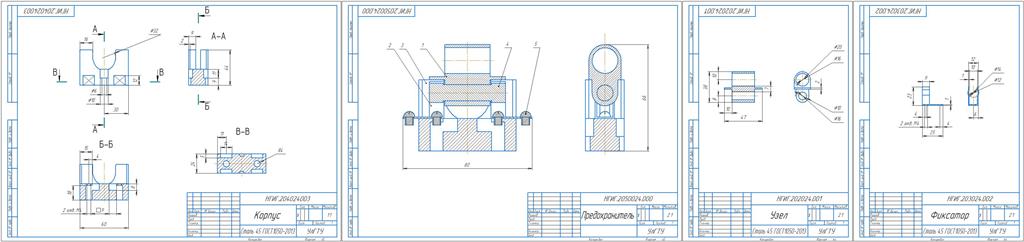

Чертеж Сборочный и чертежи деталей предохранителя ПР-1М 2А-500В

Ульяновский государственный технический университет
Кафедра электроснабжение
Сборочный чертеж предохранителя ПР-1М 2А-500В

Исходными данными является предохранитель ПР-1М 2А-500в.
Необходимо было сделать чертеж узла,фиксатора,корпуса и сборочный чертеж.

предохранитель узел Фиксатор
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
user-4095457
Дата
30.05.2023
Язык
Русский
Состав
Предохранитель (СБ), Деталировка (корпус, узел, фиксатор), Спецификация.
Софт
КОМПАС-3D 17 Как открыть?
Содержимое архива
  • сборочный.cdw
  • Спецификация.cdw
  • Узел.cdw
  • Корпус.cdw
  • Фиксатор.cdw
