Предохранитель кантователя

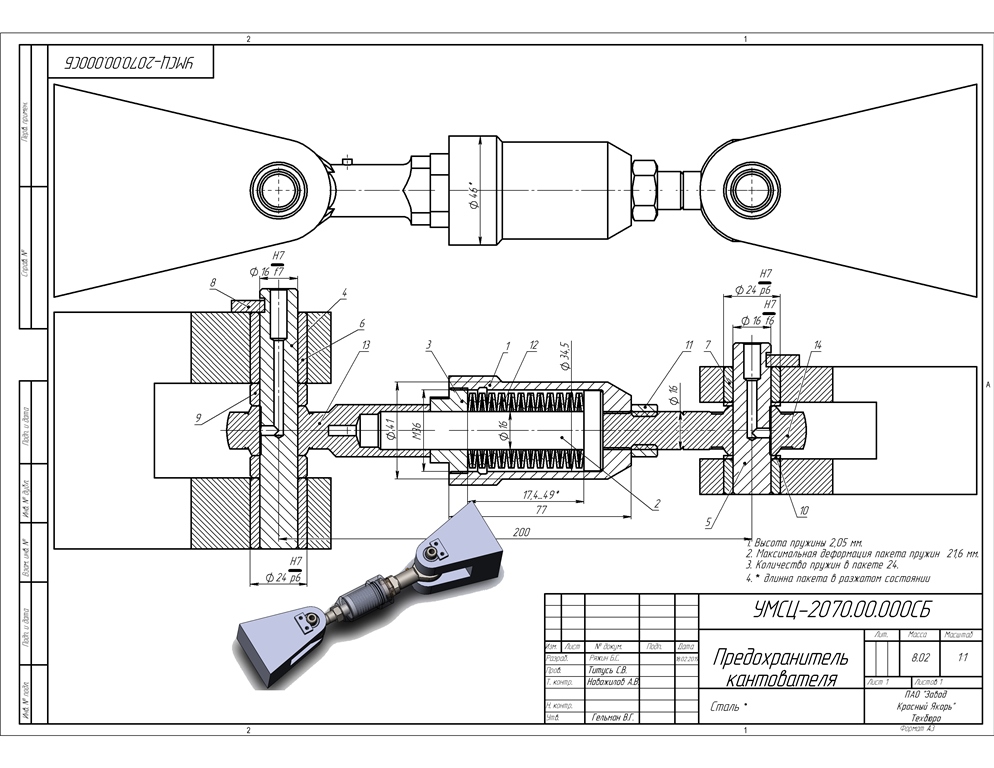

Предохранитель кантователя цепевязального станка, высота установленных пружин 2,05 мм, максимальная деформация пружин в пакете 21,6 мм, количество пружин равно 24

Состав: 3D Сборка,чертежи,спецификация

Софт: SolidWorks 2018

Файлы:
УМСЦ-2070.00.001 Корпус А8121А.SLDPRT
Переходная втулка s15 А8121А.SLDPRT
Рычаг А8121А 54.SLDPRT
УМСЦ-2070.00.002 Шток А4 А8121А.SLDDRW
УМСЦ-2070.00.006 Гайка А8121А.SLDPRT
планка стопорная А8121А.SLDPRT
УМСЦ-2070.00.003 Втулка резьбовая 8121.SLDDRW
Переходная втулка s30 А8121А.SLDPRT
УМСЦ-2070.00.005 Шарнирная головка с наружной резьбой А8121А.SLDPRT
Проставочное кольцо s1,5.SLDPRT
Шарнирные головки/
Шарнирные головки/SILJ 16 ES.SLDPRT
Шарнирные головки/SALKB 16 F.SLDPRT
Шарнирные головки/SIKB 16 F.SLDPRT
Шарнирные головки/SIKB 16 F_VZ019.SLDPRT
Шарнирные головки/SILKB 16 F.SLDPRT
Шарнирные головки/SIJ 16 ES.SLDPRT
Шарнирные головки/SAKB 16 F.SLDPRT
Шарнирные головки/SIQG 16 ES.SLDPRT
Шарнирные головки/SAKAC 16 M.SLDPRT
Шарнирные головки/SILQG 16 ES.SLDPRT
Шарнирные головки/SILKAC 16 M.SLDPRT
Втулка s9.5.SLDPRT
SALKAC 16 M.SLDPRT
УМСЦ-2070.00.002 Шток А8121А.SLDPRT
УМСЦ-2070 Спецификация.SLDDRW
УМСЦ-2070.00.000СБ А8121А.SLDASM
Рычаг А8121А 100.SLDPRT
УМСЦ-А8121А Ось л54.SLDPRT
УМСЦ-А8121А Ось л100.SLDPRT
УМСЦ-1610.01.009 Ось.SLDPRT
УМСЦ-2070.00.001 Корпус А3 А8121А.SLDDRW
УМСЦ-2070.00.006 Гайка А8121А S8.SLDPRT
УМСЦ-2070.00.003 Втулка резьбовая А8121А.SLDPRT
УМСЦ-2070.00.000СБ А8121А.JPG
УМСЦ-2070.00.004 Тарельчатая пружина А8121А.SLDPRT
SIKAC 16 M.SLDPRT
УМСЦ-2070.00.007 Шарнирная головка с внутренней резьбой А8121А.SLDPRT
УМСЦ-2070.00.000СБ А8121А.SLDDRW
