Шаблоны для чертежей, деталей и сборок для SolidWorks

В состав шаблонов входят следующие файлы:
Шаблоны для чертежей
- Чертеж А0 гор ГОСТ.drwdot
- Чертеж А1 гор ГОСТ.drwdot
- Чертеж А2 гор ГОСТ.drwdot
- Чертеж А2x3 ГОСТ.drwdot
- Чертеж А2x4 ГОСТ.drwdot
- Чертеж А3 верт ГОСТ.drwdot
- Чертеж А3 гор ГОСТ.drwdot
- Чертеж А3x3 ГОСТ.drwdot
- Чертеж А4 ГОСТ.drwdot
Шаблон для детали - Деталь ГОСТ.prtdot
Шаблон для сборки - Сборка ГОСТ.asmdot
Шаблоны детали и сборки содержат в своих настройках поля:
- Description
- Weight
- Material
- Обозначения
Значения этих полей переносятся на чертеж при создании чертежа из детали, сделанной по этому шаблону.

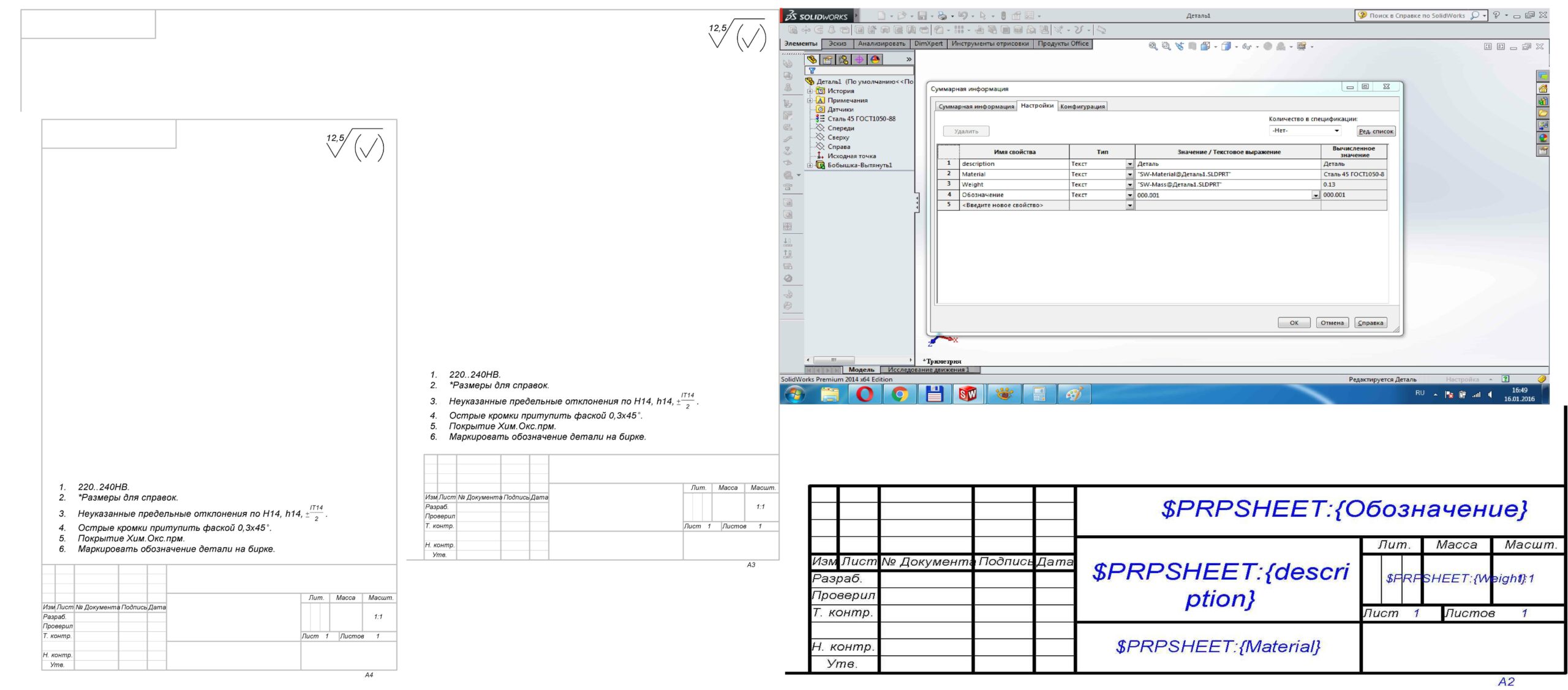

Просто при создании новой детали необходимо выбрать не стандартный шаблон "Деталь", а "Деталь ГОСТ" и при создании сборки - соответственно "Сборка ГОСТ". Чтобы эти шаблоны появились в стартовом окне при создании детали или сборки необходимо файлы шаблонов скопировать в папку SolidWorks Corp\SolidWorks\lang\russian\templates\, а в SolidWorks зайти на вкладку "Параметры"-"Местоположение файлов"- из выпадающего списка выбрать "Шаблоны документов" и там указать путь к папке SolidWorks Corp\SolidWorks\lang\russian\templates\. Туда же скопировать файлы с шаблонами для чертежей и при создании чертежа из детали или сборки они появятся в списке шаблонов чертежей. Все свойства, заполненые для детали и сборки, будут отображаться автоматически в основной надписи чертежа. Шаблон чертежа содержит в себе лист размера, соответствующего выбранному формату, рамку, основную надпись, стандартные техусловия чертежа и в правом верхнем углу знак шероховатости Ra12,5. Подойдет для любой версии SolidWorks.

Состав: Файлы шаблонов чертежей, детали и сборки Язык документа

Софт: SolidWorks 2014

Сайт: www

Каталог / Начертательная геометрия и Инженерная графика / Шаблоны для чертежей, деталей и сборок для SolidWorks

Просмотр файлов
Сборка ГОСТ.asmdot
Чертеж А0 гор ГОСТ.drwdot
Чертеж А1 гор ГОСТ.drwdot
Чертеж А2 гор ГОСТ.drwdot
Чертеж А2x3 ГОСТ.drwdot
Чертеж А2x4 ГОСТ.drwdot
Чертеж А3 верт ГОСТ.drwdot
Чертеж А3 гор ГОСТ.drwdot
Чертеж А3x3 ГОСТ.drwdot
Чертеж А4 ГОСТ.drwdot
Деталь ГОСТ.prtdot
