Стойка для контроля резьбы
Сибирский Федеральный Университет
Кафедра машиностроения
Индивидуальное задание по дисциплине "Инженерная и компьютерная графика"
По теме "Измерительный инструмент" из методички "Инженерная и компьютерная графика. СФУ. Под редакцией Липовки И.Г."
Красноярск 2018
Исходные данные: Вес 25 кг
В данной работе рассматривается стойка для контроля резьб, предназначеная для закрепления измерительных головок и размещения на них измерительных приспособлений и устройств различного назначения при мерении линейных размеров и отклонений форм.
Содержание
1. 3D - модели

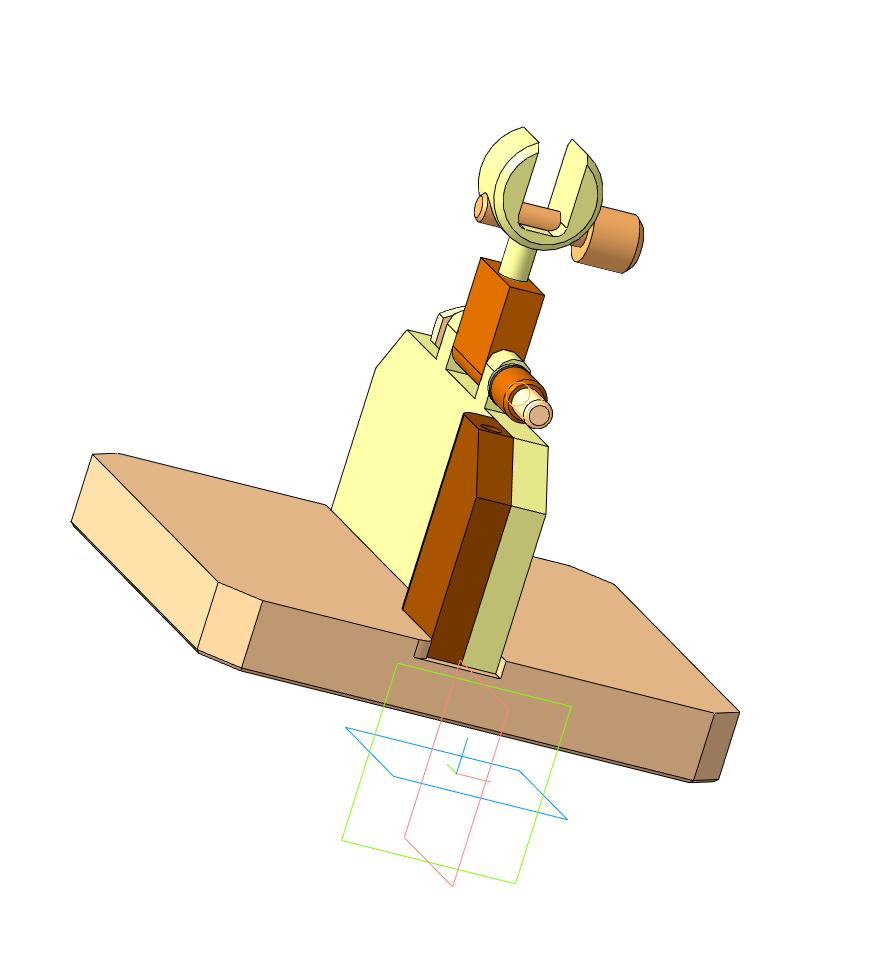

2. 3D - сборка
Состав: Брусок, Внутр шестигранник, Гайка с накаткой, Голова, Державка, Держатель, Зажим, Основание, Стойка для контроля резьбы.
Софт: КОМПАС-3D 17
Файлы:
