Конкурс асов 3D-моделирования

Съёмник цанговый 11.000

Задание выдавал преподаватель - название альбома из которого взято задание и его автор неизвестны
Осинниковский горнотехнический колледж (Кемеровская область)
Контрольная работа по дисциплине "Машиностроительное черчение"
Осинники 2006

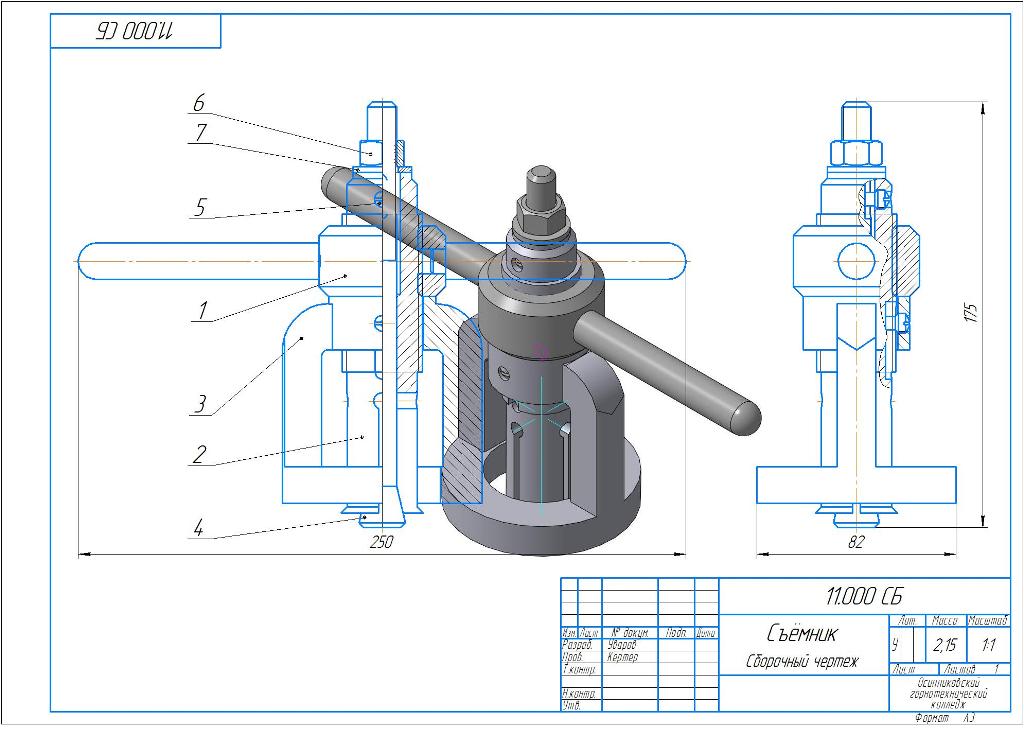

3D модели деталей и сборки, сборочный чертёж, спецификация, чертежи (4 шт.) всех сборочных единиц и деталей кроме стандартных

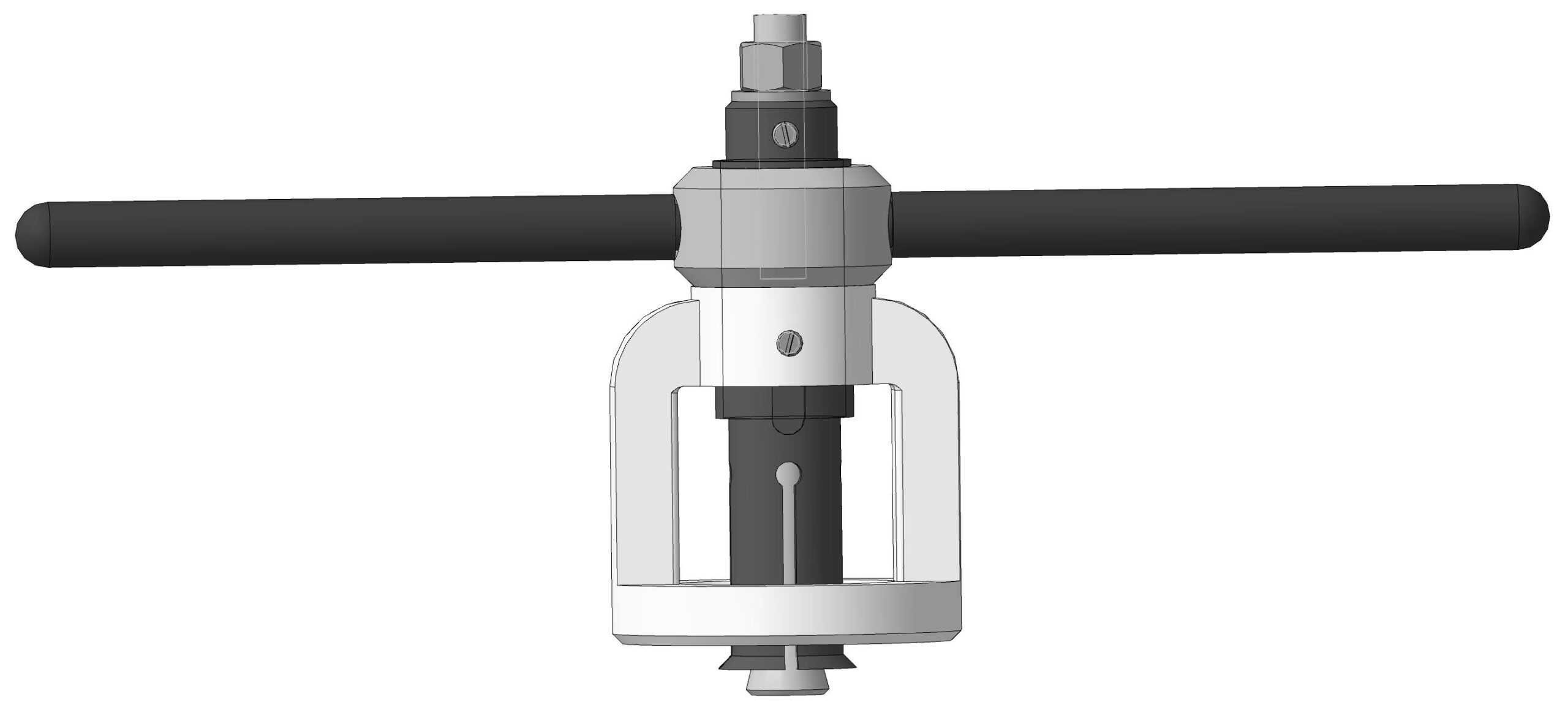

Съёмник состоит из корпуса, расклинивающего конуса, цанги и нажимной гайки

Состав: Съёмник (3D модель, СБ, спецификация); сборочные единицы и детали 4 шт. (3D модели + чертёжи 4 шт. (кроме стандартных детелей) + чертёж изометрической проекции одной детали) Язык документа

Софт: КОМПАС-3D 16

Файлы:
11.000 Съёмник\11.000 СБ Съёмник.cdw
11.000 Съёмник\11.000 Съёмник.a3d
11.000 Съёмник\11.000 Съёмник.spw
11.000 Съёмник\11.002 Цанга
11.000 Съёмник\11.002 Цанга.m3d
11.000 Съёмник\11.003 Корпус
11.000 Съёмник\11.003 Корпус Проекция изометрическая
11.000 Съёмник\11.003 Корпус.m3d
11.000 Съёмник\11.004 Конус
11.000 Съёмник\11.004 Конус.m3d
11.000 Съёмник\11.100 Гайка нажимная.a3d
11.000 Съёмник\11.100 СБ Гайка нажимная
11.000 Съёмник\~$.000 СБ Съёмник.cd~
11.000 Съёмник\Гайка нажимная\Гайка.m3d
11.000 Съёмник\Гайка нажимная\Ручка.m3d
11.000 Съёмник\Изделия стандартные\Винт 8x10 ГОСТ 1478-64.m3d
11.000 Съёмник\Гайка нажимная
11.000 Съёмник\Изделия стандартные
11.000 Съёмник
