Табличная разработка чертежа вала

0
1
120
0
0
50

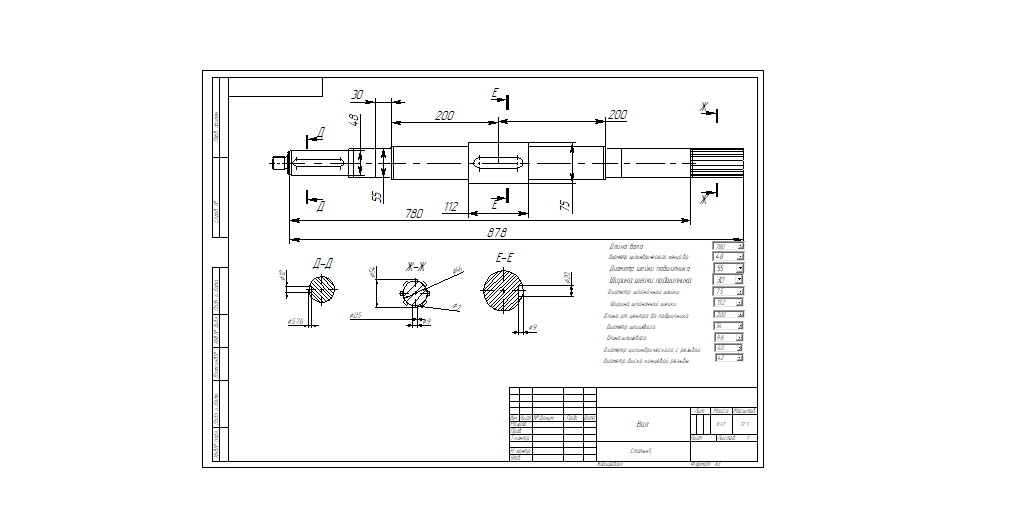

Табличная разработка чертежа вала в T-Flex , но по этому принципу можно создать процедуру в любой другой системе.
Загружаем файл ВалТабл и просто меняем диаметры и длины шеек в таблице . Если показать длину ,например 0.1 шейка исчезнет ,можно отключать видимость ,удалять шейки и т. д. Полученный чертеж вставляем в сборку, смотрим взаимодействие с другими деталями , и при необходимости ,используя таблицу меняем размеры, при этом сам вал в 2D и 3D автоматически меняется. Подробная инструкция приложена в текстовом файле. Подробная! - для пользователей инвентора и автокада так как Т-Флекс имеет некоторые свои особенности.


Сообщить о проблеме
Автор
user-avatar Sergei Denisov
Дата
28.01.2024
Язык
Русский
Состав
чертеж,описание
Софт
T-FLEX CAD 17.82
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-plot.log plot.log
  • icon-RasmShl1.xlsx RasmShl1.xlsx
  • icon-Shlkon.grb Shlkon.grb
  • icon-ShlSr.grb ShlSr.grb
  • icon-shpdsh.grb shpdsh.grb
  • icon-shsh.grb shsh.grb
  • icon-Vhshl.grb Vhshl.grb
  • icon-ВалТабл.grb ВалТабл.grb
  • icon-ВалТабл.png ВалТабл.png
  • icon-Гайка.grb Гайка.grb
  • icon-Гайка ГОСТ 11871-88.grb Гайка ГОСТ 11871-88.grb
  • icon-КонецВалаРзб.grb КонецВалаРзб.grb
  • icon-КонецВалаЦ.grb КонецВалаЦ.grb
  • icon-КонецРзб.grb КонецРзб.grb
  • icon-ОсьШаблон1.grb ОсьШаблон1.grb
  • icon-Проставка.grb Проставка.grb
  • icon-РазмерыШпонок.xlsx РазмерыШпонок.xlsx
  • icon-Разработка чертежа валов TF.docx Разработка чертежа валов TF.docx
  • icon-Ступица.grb Ступица.grb
  • icon-Ступицаm.grb Ступицаm.grb
  • icon-Цилиндр простой.grb Цилиндр простой.grb
