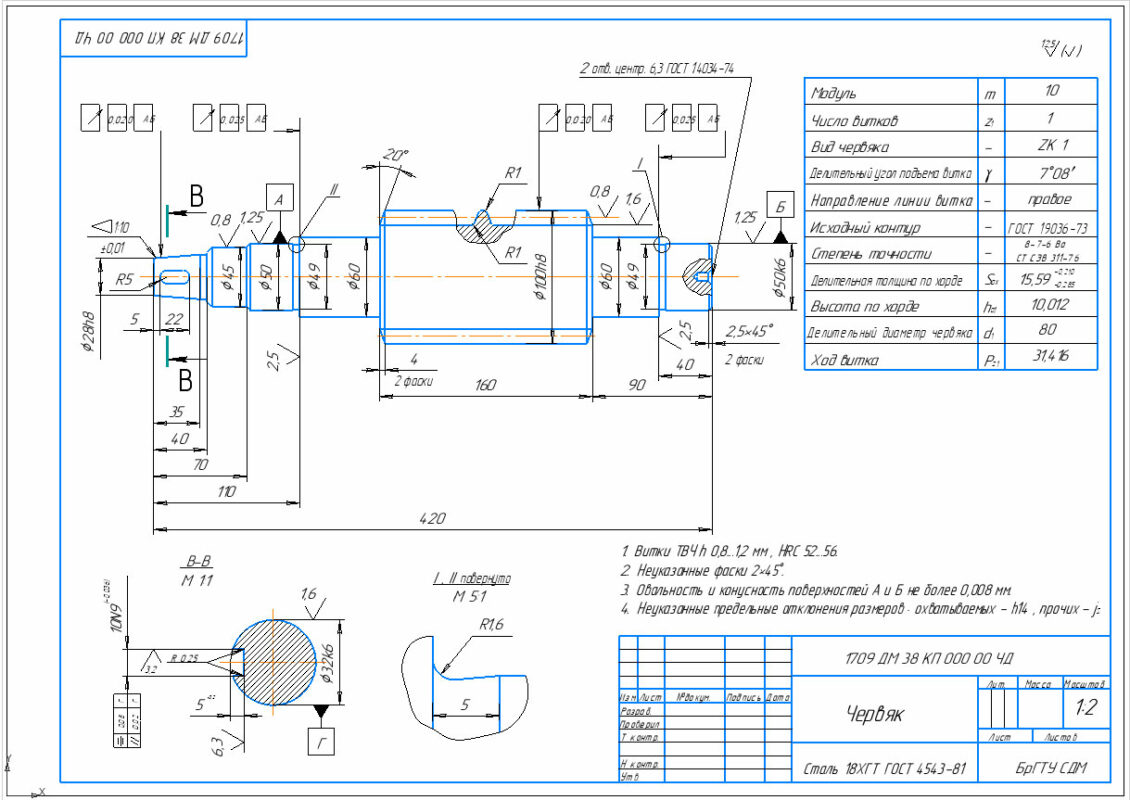

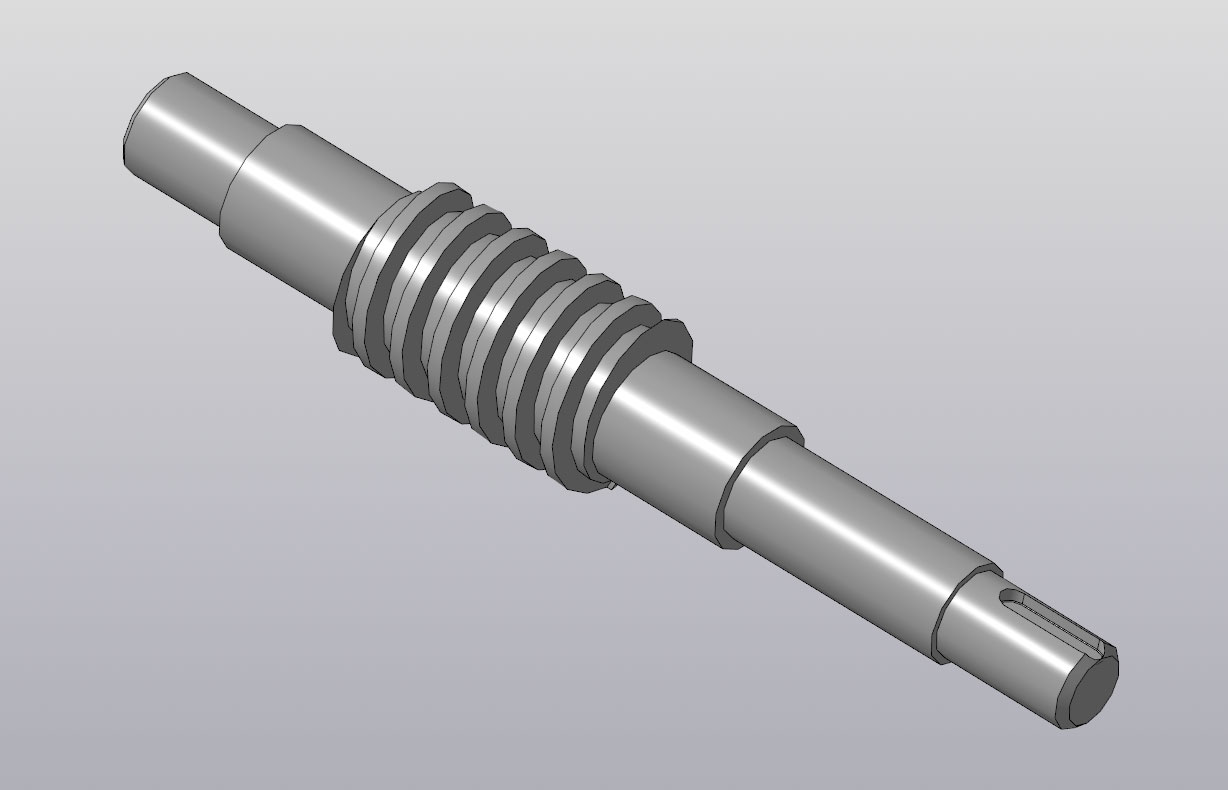

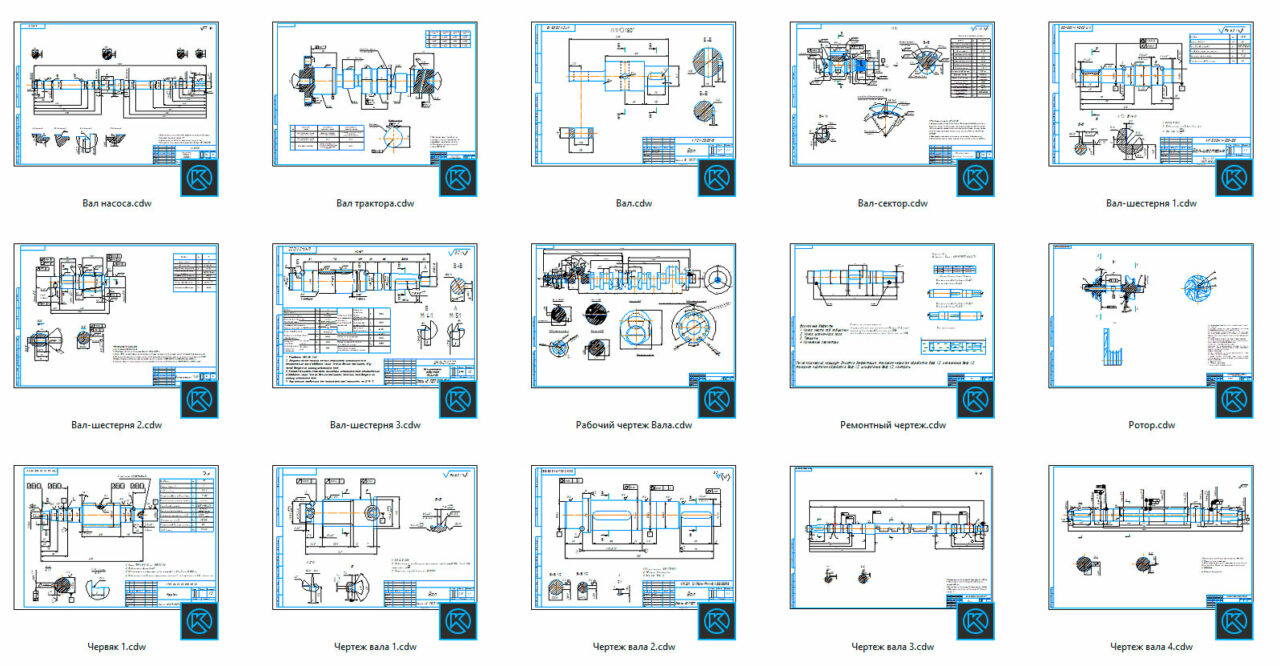

Вашему вниманию представлен сборник чертежей валов. Вал — это деталь, которая обычно изготавливается из металла (сталь 45, 40Х для высоких нагрузок 40ХН, 20Х, 12ХНЗА и др.) предназначен для передачи крутящего момента в различных машинах и механизмах. Чертёж вала должен содержать главный вид с горизонтальной осью (параллельно оси x). Геометрически представляет собой цилиндрическое тело в разных диаметрах. Разрезы вала показываются если необходимо показать подробно какие-либо элементы, например шпоночное соединение, отверстия, особенности конструкторского исполнения. Все это регламентируется ГОСТ 2.305-68. При выполнении чертежа необходимо сохранить пропорции вала и его элементов на всех видах. Если вал длинный, его не обязательно показывать по всей длине, можно вставить разрывы, но показать все переходы и диаметры вала на чертеже Вы должны. Данный материал предоставлен в ознакомительных целях, чтобы помочь людям разобраться с простыми вещами, чертежи валов выполнены в КОМПАС-3D и сохранены дополнительно в DWG и PDF. В сборнике Вы можете найти чертеж вала с размерами, чертеж вал шестерня, чертеж детали вал, чертеж карданного вала, чертеж вала насоса, редуктора, посмотреть обозначение на чертеже вала.
Валы студенты изучают на предмете «Детали машин», в рамках этой дисциплины рассматриваются вопросы расчёта и конструирования деталей машин общего назначения, к которым относятся валы. Рекомендую найти книгу Решетова Дмитрия Николаевича Детали машин 1989г. или более ранние издания. Так же Справочник конструктора-машиностроителя. Есть и в электронном виде в свободном доступе и в бумаге еще можно найти.Валы и оси являются ключевыми элементами машиностроения. При расчёте они рассматриваются как балки на опорах и подвергающиеся силовым нагрузкам, вызывающим изгиб. Для изготовления валов применяют материалы, которые обладают высокой прочностью и эластичностью, обычно это углеродистые и легированные стали. Детали подвергаются термической обработке для улучшения их характеристик. При эксплуатации валы подвергаются циклическим изменениям напряжений, что может привести к разрушению из-за усталости материала. Поэтому важно правильно выбирать материалы, иметь представление об их свойствах и областях применения. Так же при проектировании валов необходимо обращать внимание на гладкость поверхностей и делать меньшее количество ступеней.
Классификация валов может быть основана на разных критериях.
- Назначение: трансмиссионные, передаточные, коренные валы.
- Конструктивное исполнение: сплошные и полые.
- Форма оси: прямые, кривошипные (коленчатые), карданные (телескопические, гибкие).
