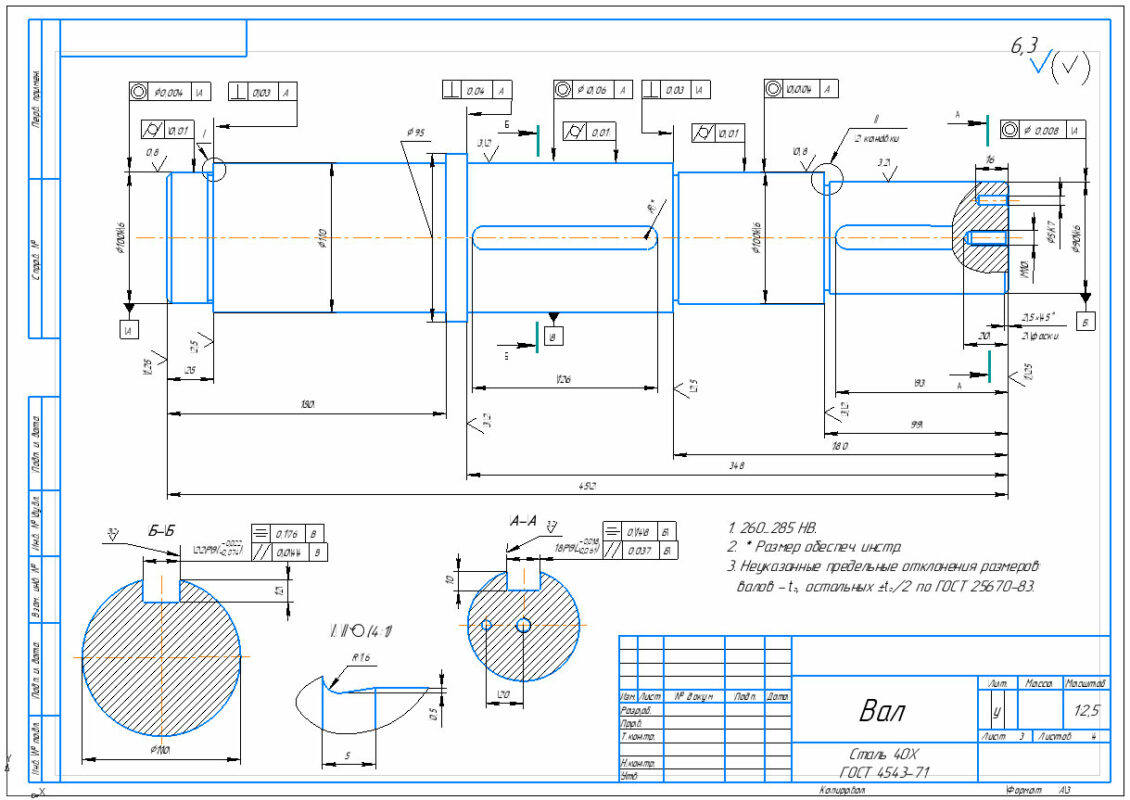

Чертеж вала с размерами. На чертеже два шпоночных соединения. Неуказанные предельные отклонения размеров валов - t2, остальных t2/2 по ГОСТ 25670-83.
Материал вала Сталь 40Х ГОСТ 4543-71. Чертеж формата CDW
