Цилиндр пневматический МЧ.09.07 КОМПАС-3D

632

Донецкий политехнический техникум
Электротехнический факультет
Самостоятельная работа по дисциплине "Проектирование"
На тему: "Сборочный чертеж Цилиндр пневматический"
Донецк 2012

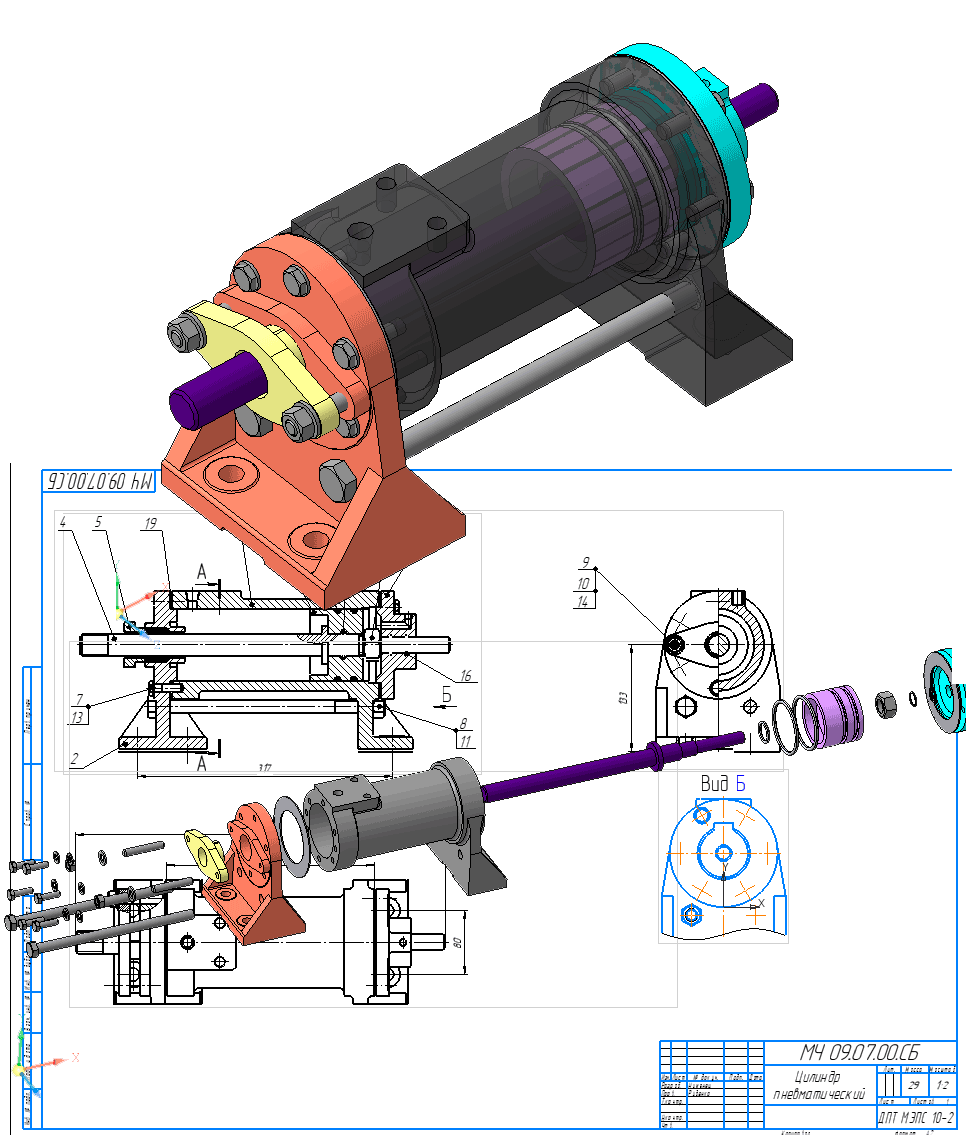

Данный проект содержит сборку пневматического цилиндра МЧ.09.07. Цилиндр предназначен для превращения механической энергии в соответствии к требованиям нагрузки.

3D Модели пневматический Цилиндр

Автор

nontxt

Дата

08.04.2020

Язык

Русский

Состав

3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация

Софт

КОМПАС-3D 13 SP2 Как открыть?

Содержимое архива

Цилиндр пневматический
- цилиндр+крышка.a3d
- Втулка нажимная.m3d
- Цилиндр пневматический _ 00.64.00012.a3d
- Сборка.cdw
- Цилиндр.m3d
- Цилиндр _ МЧ.09.07.01.cdw
- Цилиндр пневматический _ МЧ 09.07.00..spw
- Шток.m3d
- Втулка нажимная _ МЧ.09.07.05.cdw
- поршень.a3d
- Шток.cdw
- Стойка.m3d
- Стойка+втулка нажимная.a3d
- Втулка.m3d
- Стойка _ МЧ.09.07.02.cdw
- Шток поршень гайка.a3d
- Поршень1.m3d
- Цилиндр пневматический _ 00.64.000.a3d
- Крышка.m3d
- Поршень.m3d
- Сборка1.cdw
- крышка.a3d
- Поршень.cdw
- Крышка.cdw
- Цилиндр пневматический ВО.cdw
- Втулка нажимная.cdw
