Цилиндр пневматический МЧ00.21

Цилиндр пневматический МЧ00.21

0

344

26942

117

5

60

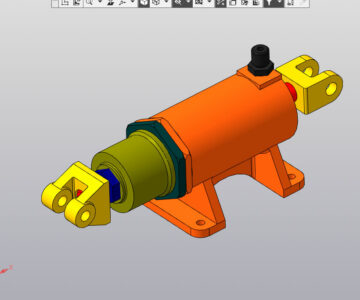

3D модель Цилиндр пневматический МЧ00.21

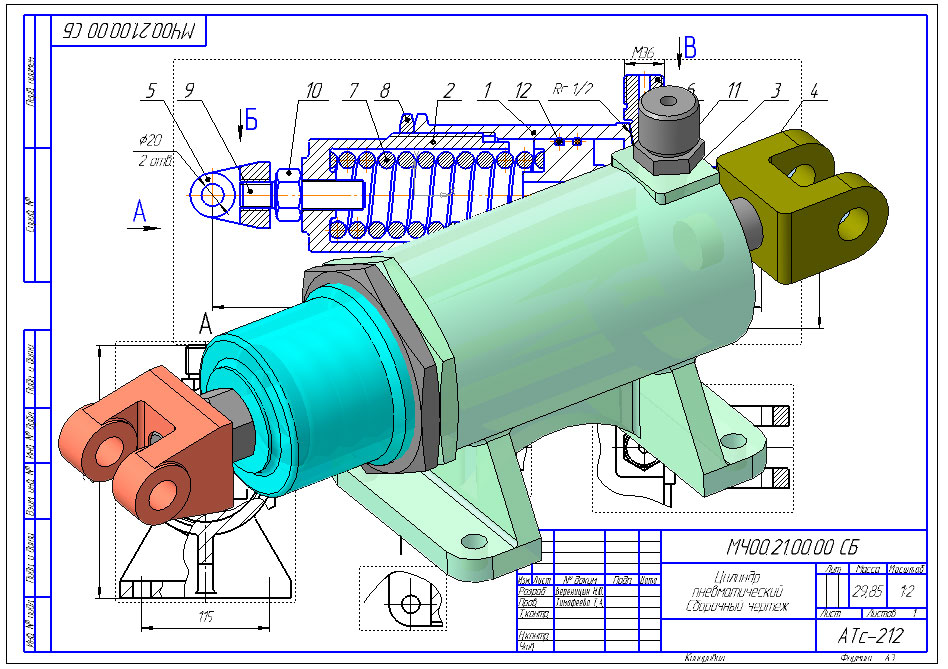

Сборочный чертеж цилиндра состоит из 9ти деталей со всеми сопряжениями,чертил для компьютерной графики ВлГУ

3D сборка "Цилиндр пневматический" с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.21.00.00.СБ.

3D Модели Боголюбов МЧ00.21 пневматический Цилиндр

Поделиться:

Автор

Nikolay Verenitsyn

Дата

06.02.2015

Язык

Русский

Состав

3D сборка, Сборочный чертеж (СБ), Спецификация

Софт

КОМПАС-3D 15 Как открыть?

Содержимое архива

Цилиндр пневматический _ МЧ00.21.00.00.spw
Корпус _ МЧ00.21.00.01.m3d
Вилка _ МЧ00.21.00.04.m3d
Штуцер _ МЧ00.21.00.06.m3d
Вилка _ МЧ00.21.00.05.m3d
Цилиндр пневматический _ МЧ00.21.00.00 СБ.cdw
Поршень _ МЧ00.21.00.03.m3d
Винт _ МЧ00.21.00.09.m3d
Гайка _ МЧ00.21.00.08.m3d
Цилиндр пневматический _ МЧ00.21.00.00 СБ.a3d
Пружина _ МЧ00.21.00.07.m3d
Цилиндр _ МЧ00.21.00.02.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
