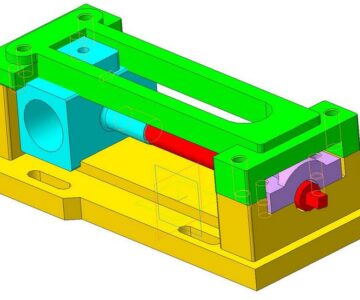

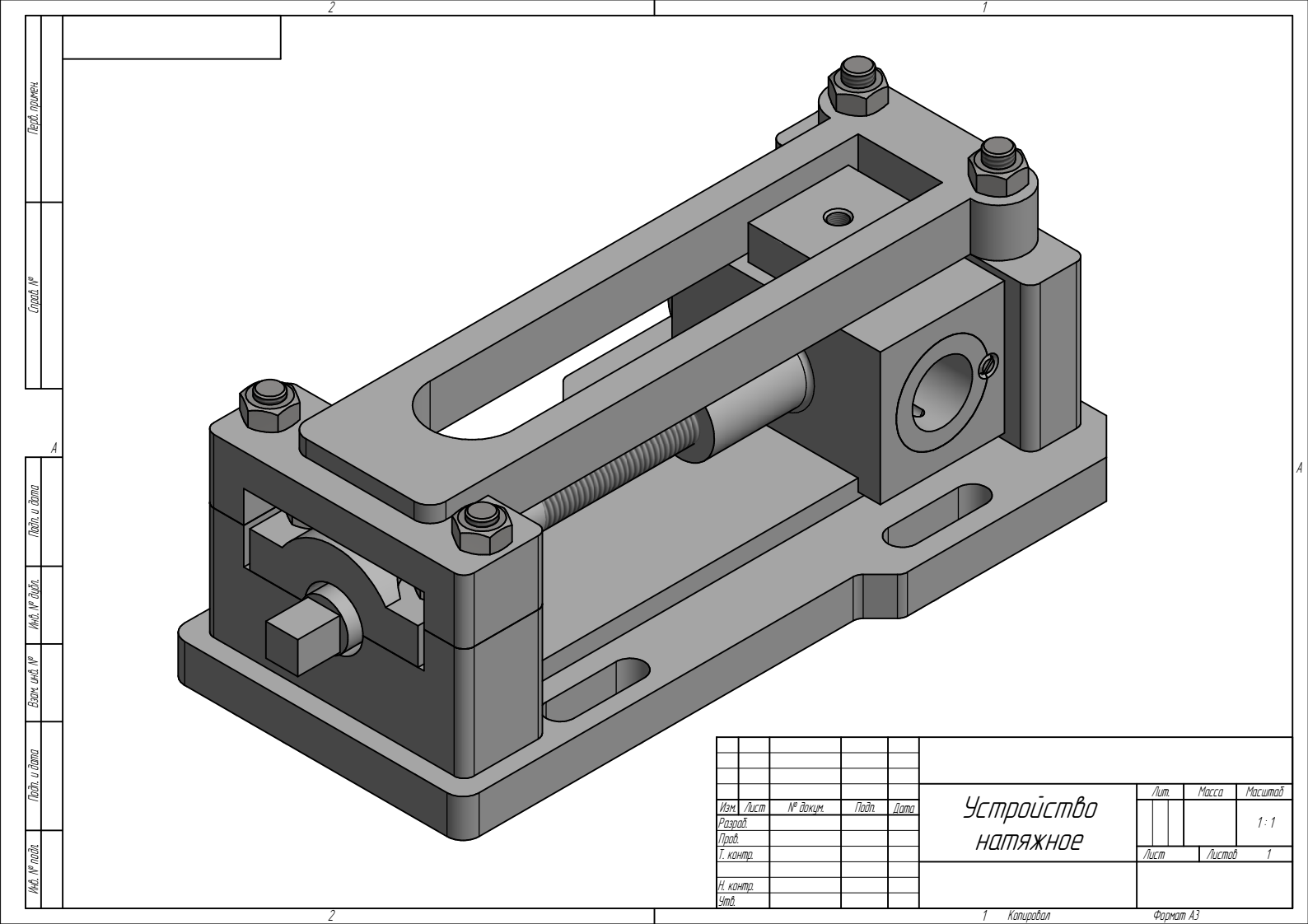

Задание МЧ00.50.00.00.СБ из альбома "Чтение и деталирование сборочных чертежей" С.К.Боголюбов. Создание параметрической 3D-модели сборочной единицы "Устройство натяжное" в среде Autodesk Inventor.
В данной работе рассматривается устройство натяжное. Натяжное устройство используется для устранения провисания ленты или цепи в ленточный или цепных конвейера.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Устройство натяжное МЧ00.50.00.00
Устройство натяжное МЧ00.50.00.00
0
2
302
2
0
20
Сообщить о проблеме
Автор
almazzzz87
Дата
27.03.2023
Язык
Русский
Состав
3D Сборка
Софт
Inventor 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
МЧ00.50.00.00 СБ - Устройство натяжное.iam
-
МЧ00.50.00.01 - Корпус.ipt
-
МЧ00.50.00.02 - Плита.ipt
-
МЧ00.50.00.03 - Крышка.ipt
-
МЧ00.50.00.04 - Ползун.ipt
-
МЧ00.50.00.05 - Втулка.ipt
-
МЧ00.50.00.06 - Винт.ipt
-
Устройство натяжное.pdf
-
Устройство натяжное.png
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
