Вакуум-насос 02.002

0
0
24
0
0
100

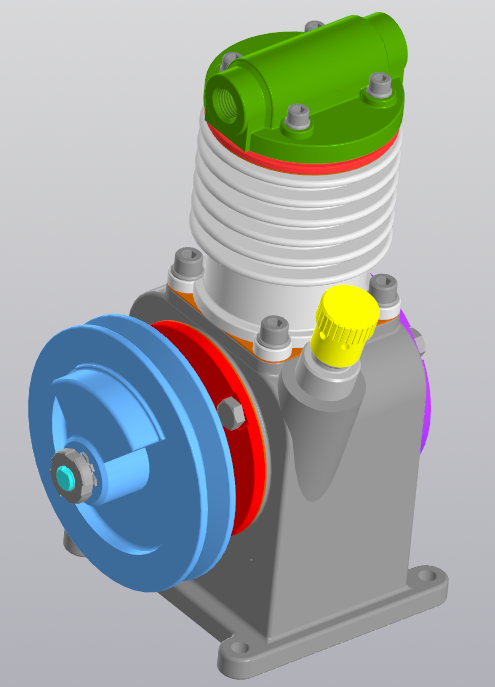

3D сборка вакуумного насоса по альбому Леонова с незначительной погрешностью (так как большинство найдено путем ручного измерения). Сборка выполнена в масштабе 1:1, цвет деталей различен для удобства их нахождения, все детали имеют в свойствах соответствующий с альбомом материал.
Вакуум-насос предназначен для создания вакуума в присоединенной к нему системе.

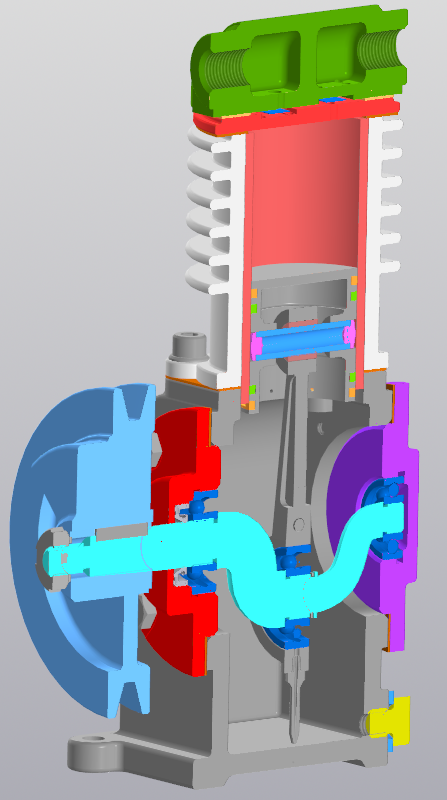

Данный насос - поршневой, одинарного действия. Поршень 17 совершает возвратно-поступательное движение в гильзе 13, запресованной в цилиндр. На поршень надеты четыре поршневых кольца 26 и 29, два из которых - маслосъемные (29). В клапанной коробке 11 расположен всасывающий клапан 8. Нагнетательный клапан расположен в головке 9 цилиндра. Коробка 11 и головка 9 крепятся к цилиндру четырьмя винтами 32. Головка цилиндра имеет всасывающий и нагнетательный патрубки.
При движении поршня 17 вниз в цилиндре 14 создается разряжение. Всасывающий клапан открывает отверстия в головке 9 цилиндра, и воздух из системы поступает в рабочую камеру. Нагнетательный клапан под действием атмосферного давления закрывает отверстия в клапанной коробке, тем самым изолируя рабочую камеру от атмосферы. При движении поршня вверх воздух сжимается. Под действием сжатого воздуха всасывающий клапан перекрывает отверстия, ведущие в систему, а нагнетательный клапан поднимается и воздух выталкивается в атмосферу. Нагнетательный и всасывающий клапаны выполнены в виде тонких шлифованных пластин.
Возвратно-поступательное движение поршень 17 получает от коленчатого вала 19 через шатун 2. Верхняя головка шатуна соединена с поршнем пальцем 16, в торцевые отверстия которого запрессованы заглушки 15. Нижняя головка шатуна 2 сидит на коленчатом валу 19 на шарикоподшипнике 40 и предохранена от продольного смещения кольцом 41. В нижней головке шатуна укреплен на резьбе разбрызгиватель масла 24.
Шарикоподшипники 40 и 39, служащие опорами вала, установлены в крышках 20 и 25. Коленчатый вал получает вращение от мотора через клиноременный шкив 18, закрепленный на конце вала шпонкой 38. Шкив выполнен с противовесом для балансировки вала.
Для смазки движущихся деталей насоса в корпус заливается масло. В корпус 1 запрессован штуцер 4. Крушку 7 закрепляет в штуцере щуп 3 для проверки уровня масла и фильтр 6 с сетками 5 для очистки воздуха. Отверстия в крышке 7 служат для сообщения нерабочей зоны вакуум-насоса с атмосферой. Масло спускается через отверстие в нижней части корпуса, закрываемое пробкой 22. В основании корпуса вакуум-насоса имеются четыре отверстия для крепления к станине машины.


Сообщить о проблеме
Автор
user-avatar Yaroslav20200
Дата
30.05.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 23 Как открыть?
Содержимое архива
  • 02.002.030.m3d
  • 02.002.031.m3d
  • Вал коленчатый 02.002.019.m3d
  • Винт 02.002.032.m3d
  • Винт 02.002.033.m3d
  • Втулка 02.002.028.m3d
  • Гайка 02.002.034.m3d
  • Гильза 02.002.013.m3d
  • Головка 02.002.009.m3d
  • Заглушка 02.002.015.m3d
  • Заглушка правая 02.002.015.m3d
  • Клапан 02.002.008.m3d
  • Кольцо 02.002.041.m3d
  • Кольцо поршневое 02.002.026.m3d
  • Кольцо поршневое 02.002.029.m3d
  • Коробка клапанная 02.002.011.m3d
  • Корпус 02.002.001.m3d
  • Крышка 02.002.007.m3d
  • Крышка левая 02.002.020.m3d
  • Крышка правая 02.002.025.m3d
  • Манжета 02.002.042.m3d
  • Палец поршневой 02.002.016.m3d
  • Подсборка вала .a3d
  • Подсборка головки.a3d
  • Подсборка поршня .a3d
  • Подсборка щуп и крышка.a3d
  • Поршень 02.002.017.m3d
  • Пробка 02.002.022.m3d
  • Прокладка 02.002.010.m3d
  • Прокладка 02.002.012.m3d
  • Прокладка 02.002.021.m3d
  • Прокладка 02.002.023.m3d
  • Прокладка 02.002.027.m3d
  • Разбрызгиватель 02.002.024.a3d
  • Разбрызгиватель 02.002.024.m3d
  • Сборка 3д 02.002.a3d
  • Сборка 3д 02.002.jpg
  • Сборка 3д 02.002.stp
  • Сетка 02.002.005.m3d
  • Фильтр 02.002.006.m3d
  • Цилиндр 02.002.014.m3d
  • Шайба 02.002.035.m3d
  • Шайба 02.002.036.m3d
  • Шайба 02.002.037.m3d
  • Шарикоподшибник 02.002.039.m3d
  • Шарикоподшибник 02.002.040.m3d
  • Шатун 02.002.002.m3d
  • Шкив 02.002.018.m3d
  • Шпонка 02.002.038.m3d
  • Штуцер 02.002.004.m3d
  • Щуп 02.002.003.m3d
