Вакуумный насос 3D модель

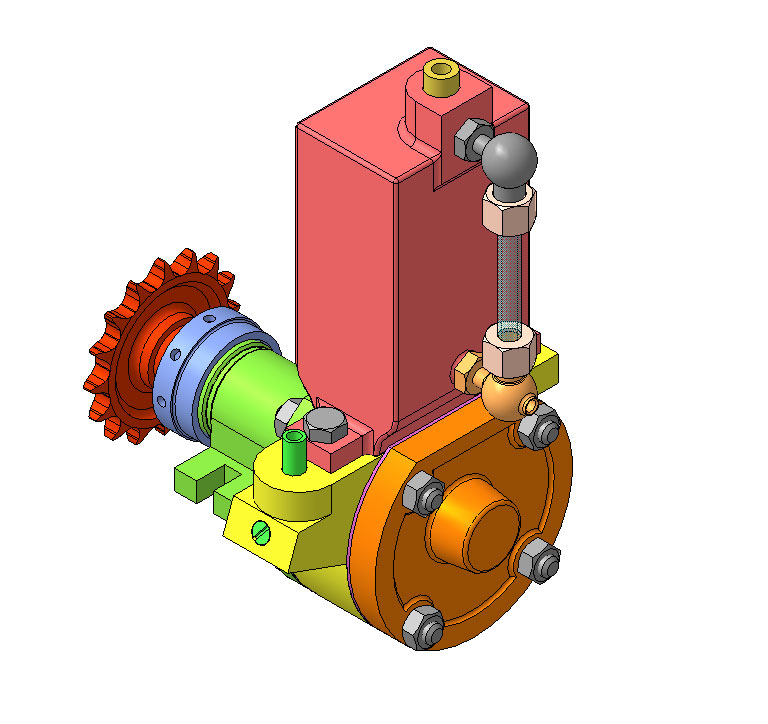

2 Вашему вниманию предлагается трехмерная сборка вакуумного насоса. Она состоит из 35 позиций и 53 детали. Сборочный узел включает в себя 37 оригинальных деталей и 16 стандартных. Принцип работы вакуумного насоса заключается в следующим:

3Насос служит для создания необходимого вакуума в каком-то резервуаре, который соединяется с насосом трубкой 2. При вращении эксцентрично насаженного барабана 19 с подвижными лопатками 21 в полости насоса детали 24 создается разряжение. Воздух за счет разности давлений (откачиваемый объем - полость) заполняет внутреннею полость насоса детали 24, откуда вращающимися лопатками 21 выбрасывается через клапанное устройство (собранное на стойке 13) и слой масла в баллоне 2, а затем в атмосферу по трубке 2. Баллон 1 заполнен до определенного уровня (немного выше стойки 13) маслом для создания надежного уплотнения всех трущихся частей насоса, а также для ограждения от возможного проникновения воздуха из атмосферы. Уровень масла в баллоне 1 определяется по трубке 7.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Просмотр файлов
Насос\02 трубка.m3d
Насос\03 прокладка.m3d
Насос\05 прокладка.m3d
Насос\09 пластинка.m3d
Насос\1 баллон.m3d
Насос\10 колечко.m3d
Насос\11 Корпус крана.m3d
Насос\12 прокладка.m3d
Насос\13 стойка.m3d
Насос\14 прокладка.m3d
Насос\17 вал.m3d
Насос\19 барабан.m3d
Насос\20 палец.m3d
Насос\21 лопатка.m3d
Насос\22 крышка правая.m3d
Насос\23 прокладка.m3d
Насос\24 корпус крана.m3d
Насос\25 пружина.m3d
Насос\26 крышка левая.m3d
Насос\27 набивка.m3d
Насос\28 втулка сальника.m3d
Насос\29 гайка накидная.m3d
Насос\31 звездочка.m3d
Насос\33 втулка сальника.m3d
Насос\34 пробка.m3d
Насос\35 трубка.m3d
Насос\4 корпус крана верхний.m3d
Насос\6 гайка накидная.m3d
Насос\7 трубка.m3d
Насос\доклад.docx
Насос\заготовка.tif
Насос\Моделирование трехмерных сборочных узлов на примере вакуум-насоса.pptx
Насос\наружняя проточка.png
Насос\насос - 1.jpg
Насос\насос - 1р.jpg
Насос\насос.a3d
Насос\резьбовое цилиндрическое отверстие с глухой фаской.jpg
Насос\Сборка насоса - 2.jpg
Насос\Сборка насоса - разнес.jpg
Насос\Сборка насоса.a3d
Насос\сопрягаемые 2.jpg
Насос\Степанов(1).tif
Насос\стойка - 1.jpg
Насос\стойка - 1р.jpg
Насос\стойка.a3d
Насос
