Данный агрегат предназначен для откачки газов и создания разряжение в системе.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Модель двухступенчатого вакуумного коловратного насоса.
Модель двухступенчатого вакуумного коловратного насоса.
0
2
145
0
1
200
Сообщить о проблеме
Автор
Евгений Зинченко
Дата
16.09.2024
Язык
Русский
Состав
3D сборка наоса, чертёж модели
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал _ БМА311.001057.014.m3d
-
Кольца уплотнительные _ БМА311.001057.015.m3d
-
Кольцо _ БМА311.001057.032.m3d
-
Кольцо уплотнительное _ БМА311.001057.018.m3d
-
Кольцо упорное _ БМА311.001057.018.m3d
-
Коробка всасывающая _ БМА311.001057.001.m3d
-
Корпус _ БМА311.001057.003.cdw
-
Корпус _ БМА311.001057.003.m3d
-
Крышка задняя _ БМА311.001057.029.m3d
-
Крышка передняя _ БМА311.001057.020.m3d
-
Крышка средняя _ БМА311.001057.024.m3d
-
Лопатка _ БМА311.001057.027.m3d
-

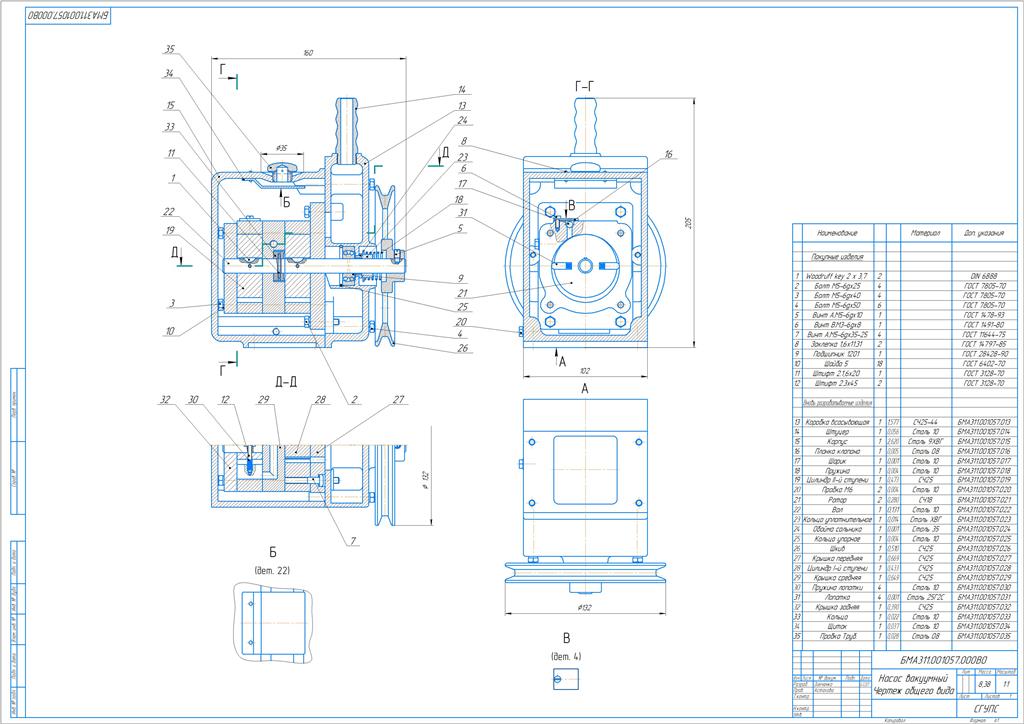

Насос вакуумный. Чертёж общего вида _ БМА311.001057.000ВО.cdw
-

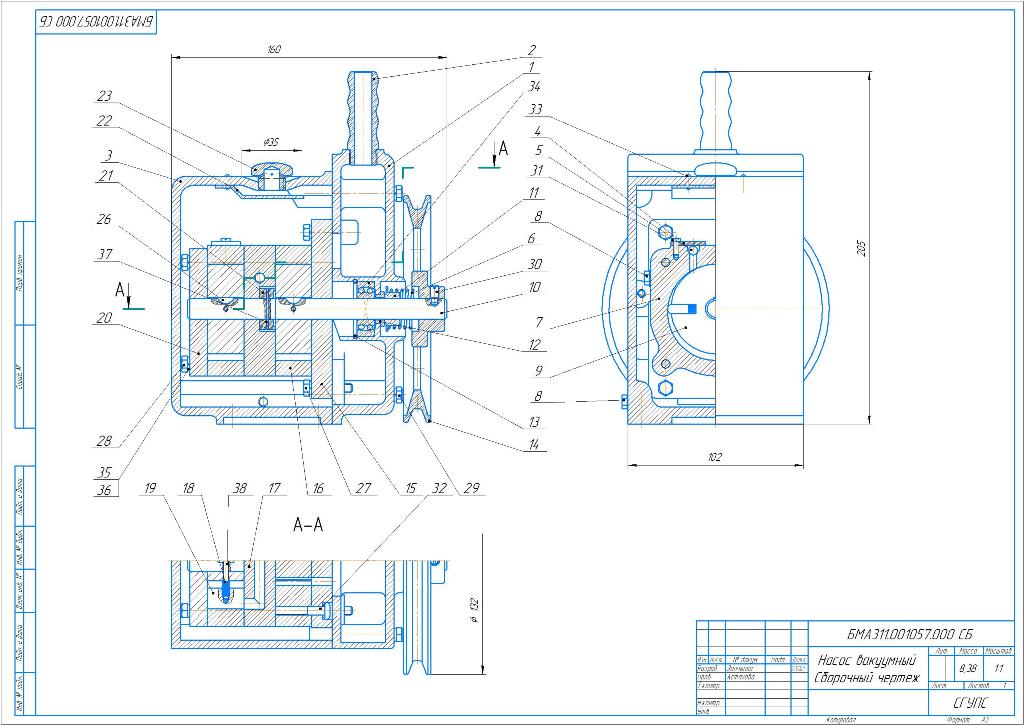

Насос вакуумный. Чертёж сборочный _ БМА311.001057.000СБ.cdw
-

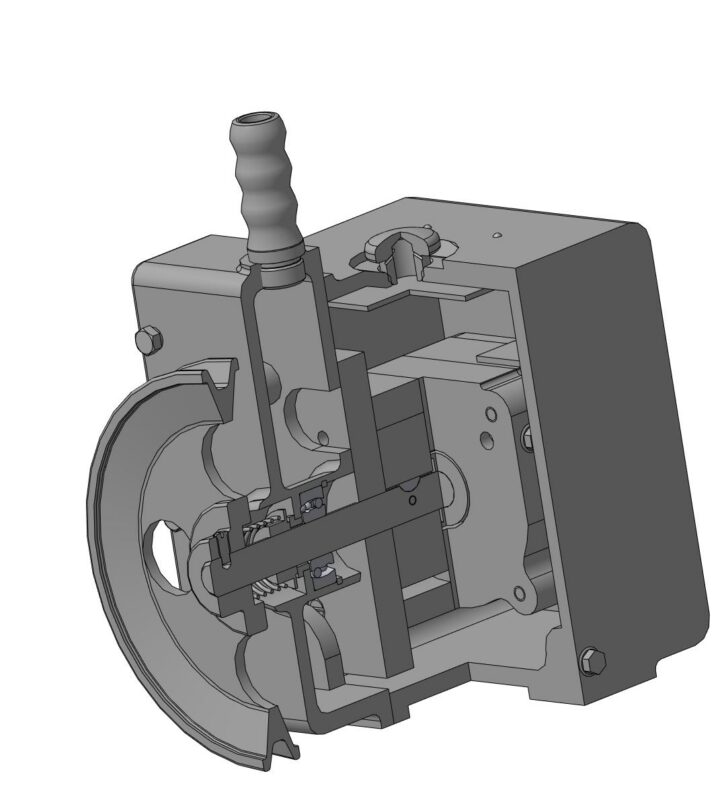

Насос вакуумный _ БМА311.001057.000 — разрез.a3d
-
Насос вакуумный _ БМА311.001057.000(1).spw
-

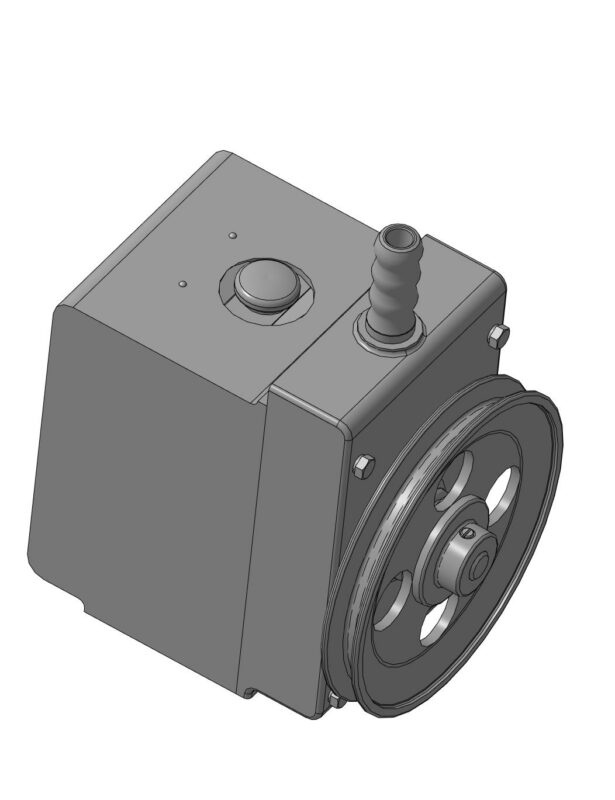

Насос вакуумный _ БМА311.001057.000.a3d
-
Насос вакуумный _ БМА311.001057.000.spw
-
Обойма сальника _ БМА311.001057.017.m3d
-
Планка клапана _ БМА311.001057.005.m3d
-
Пробка М6 _ БМА311.001057.012.m3d
-
Пробка Труб. _ БМА311.001057.035.m3d
-
Пружина _ БМА311.001057.007.m3d
-
Пружина лопатки _ БМА311.001057.025.m3d
-
Ротор I-й ступени _ БМА311.001057.036.m3d
-
Ротор II-й ступени _ БМА311.001057.013.m3d
-
Ротор _ БМА311.001057.013.m3d
-
Цилиндр I-й ступени _ БМА311.001057.023.m3d
-
Цилиндр II-й ступени _ БМА311.001057.011.cdw
-
Цилиндр II-й ступени _ БМА311.001057.011.m3d
-
Цилиндр II ступени _ БМА311.001057.011.m3d
-
Шарик _ БМА311.001057.006.m3d
-
Шкив _ БМА311.001057.019.cdw
-
Шкив _ БМА311.001057.019.m3d
-
Штуцер _ БМА311.001057.002.m3d
-
Щиток _ БМА311.001057.034.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Коловратный насос - это насос с двумя роторами, которые касаются друг друга, но не передают крутящий момент. То есть он имеет отдельный блок шестерён для связи роторов друг с другом, так как форма их профиля не обеспечивает зацепления, в отличии от, например, шестерённого насоса. А это шиберный насос, похоже что двухступенчатый. Абсолютно другой принцип работы. Кстати, цвет линий эскиза бирюзовый, такой у компаса версий 17+, у 16 он синий, версия точно указана верно?
Здравствуйте! Версия всех файлов 16.1.
