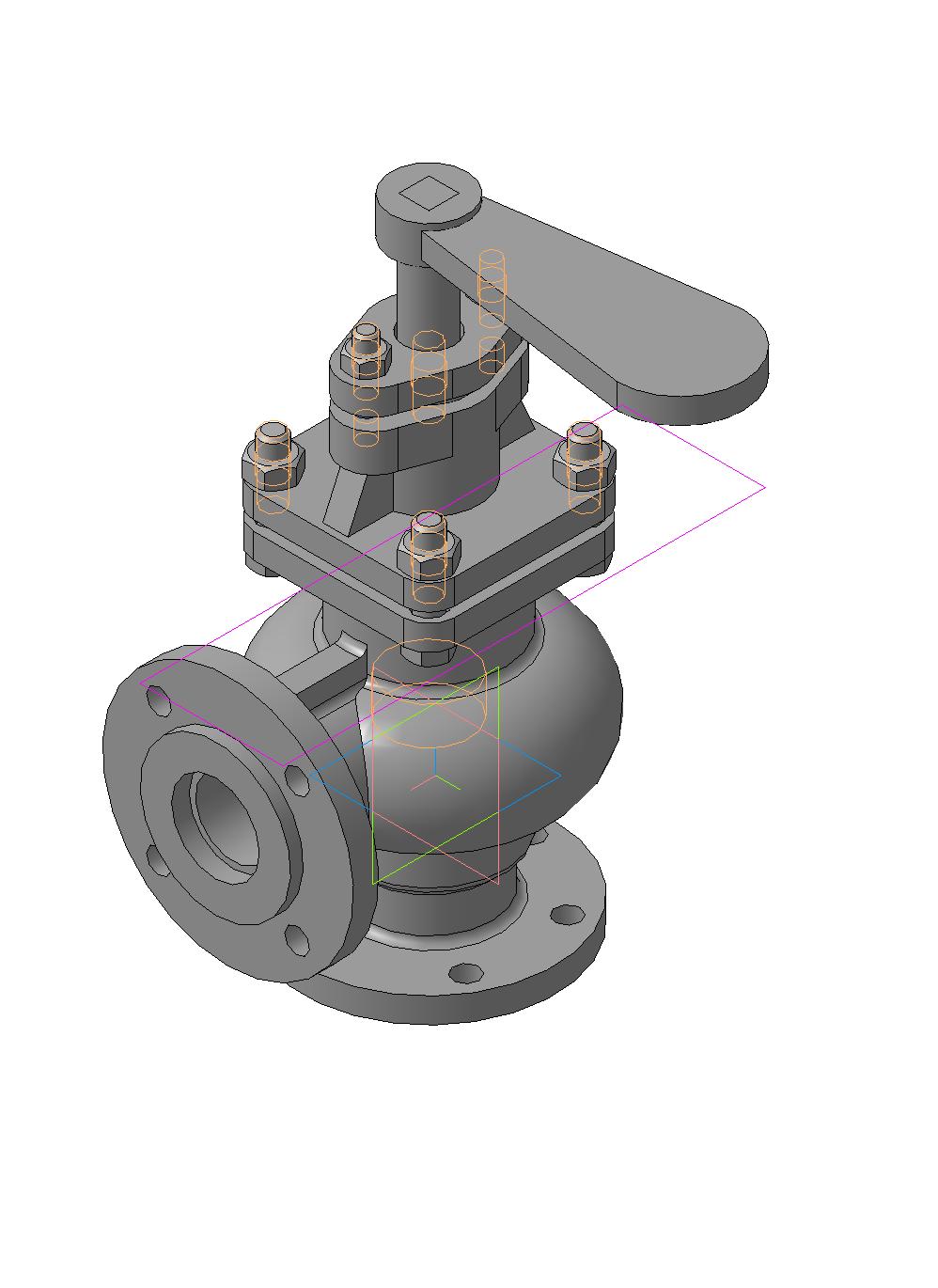

Вентиль угловой запорный

Запорный, угловой вентиль для воды монтируют на трубопроводах предназначенных для подачи жидкости. Задание "Вентиль запорный" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.30.00.00.СБ.

Состав: 3D сборка

Софт: КОМПАС-3D 12 SP1

Сайт: www

Файлы:
4 - шпиндель.m3d
5- клапан.m3d
Картон.m3d
7 - Втулка.m3d
2- крышка.m3d
3 - Фланец.m3d
войлок.m3d
Сборка.a3d
6 - гайка.m3d
8 - ключ.m3d
1 корпусв.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
