Задание по ИГ "Вентиль запорный" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.30.00.00.СБ.

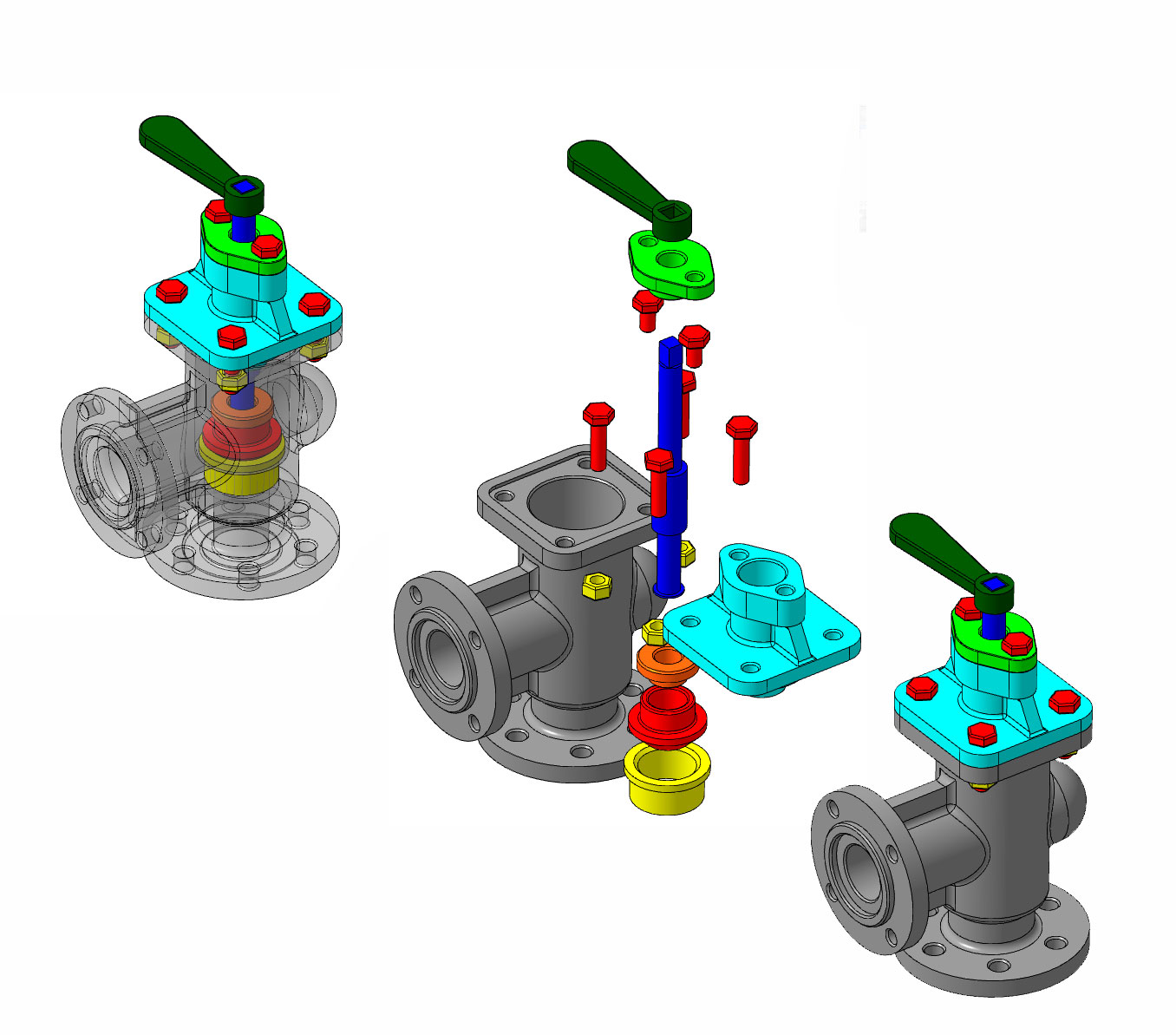

В данной работе представлен Вентиль Запорный в 3D. Работа включает в себя 3D сборку деталей вентиля: корпус, крышка, фланец, шпиндель, клапан, гайка, втулка,ключ, болт, болт короткий.
Фактически вентиль запорный используется для запирания потока трубопровода. Однако технические возможности этого узла позволяют не только запирать поток, но и регулировать его характеристики, изменяя пропускную способность трубопровода и скорость течения транспортируемой среды. Данный вентиль используется в газообразных и жидких средах. У данного вентиля большое количество преимуществ: долгий срок службы, простота конструкции,прочность итд. Есть конечно и недостатки.
