Вентиль ВПРС

РХТУ им. Менделеева, Кафедра инженерного проектирования технологического оборудования, Инженерная графика, Сборочный чертеж и 3Д модель Вентиля, 2022

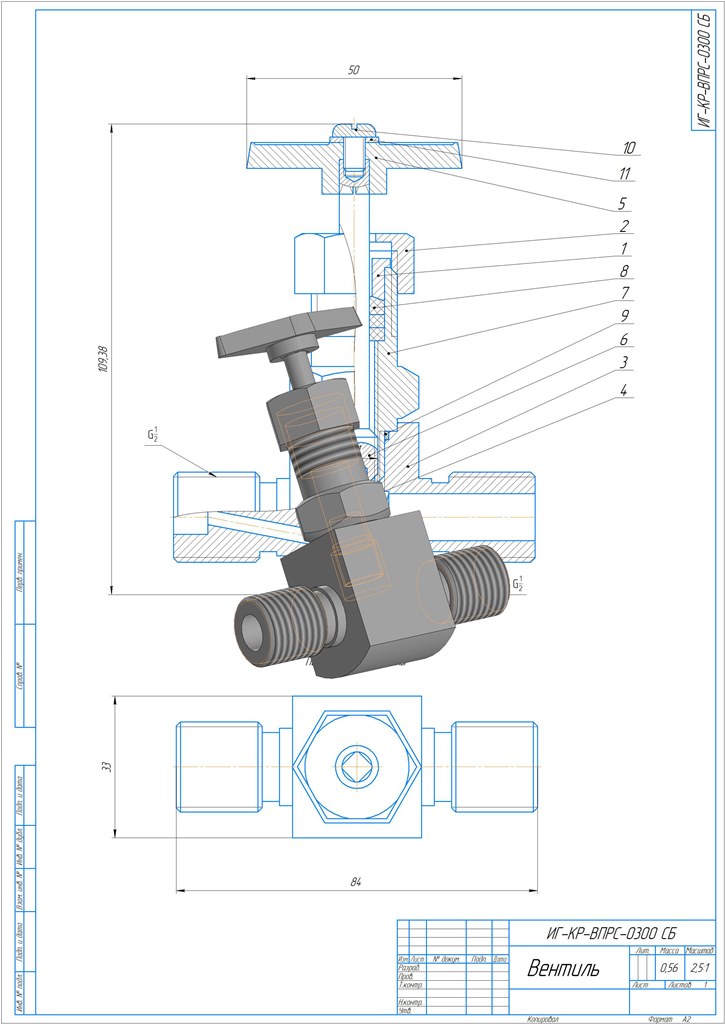

Вентиль проходной, регулирующий, с сальником. Наружная резьба 1/2 дюйма. Предназначен для регулирования потока жидкости в водопроводных системах

Состав: Вентиль СБ, Спецификация, 3D сборка.

Софт: КОМПАС-3D 20

Файлы:

Вентиль ВПРС/

Вентиль ВПРС/Втулка-030.m3d

Вентиль ВПРС/Гайка накидная-030.m3d

Вентиль ВПРС/Маховик-030.m3d

Вентиль ВПРС/Сборка вентиля ВПРС.a3d

Вентиль ВПРС/Корпус-030.m3d

Вентиль ВПРС/Спецификация ВПРС.cdw

Вентиль ВПРС/Штуцер-030.m3d

Вентиль ВПРС/Вентиль ВПРС-СБ.cdw

Вентиль ВПРС/Клапан-030.m3d

Вентиль ВПРС/Шпиндель-030.m3d

Вентиль ВПРС/Сборка вентиля без маховика ВПРС.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
