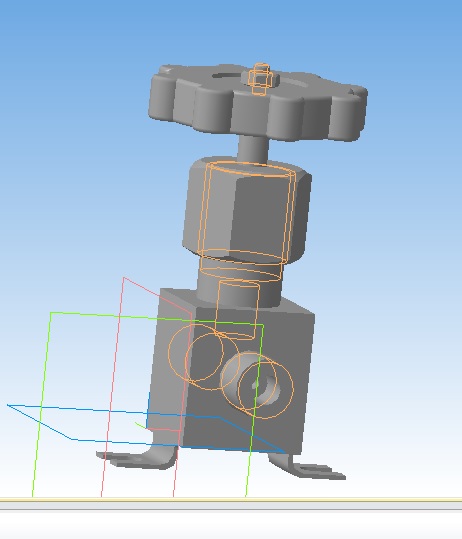

Вентиль запорный с натурного образца

0
319
2773
9
0

Уфимский Государственный Авиационный Технический Университет
Кафедра Черчения и Начертательной геометрии
Лабораторная работа по компьютерной графике
На тему: " Построение 3D Модели с натурного образца"
Уфа 2014

Вентиль запорный устанавливается на магистрали трубопровода и служит для открытия и перекрытия доступа жидкости в систему. При повороте вентиля, а вместе с ним шток, происходит перекрытие отверстия в корпусе. При обратном действии отверстие открывается и жидкость поступает в систему.



Дата
31.05.2014
Язык
Русский
Состав
Вентиль запорный (СБ), Деталировка(корпус, шток, втулки, гайка прижимная, вентиль, шайба, гайка, уплотнитель), Спецификация.
Софт
КОМПАС-3D 14 Как открыть?
Содержимое архива
  • Вентиль запорный
    • Детали
      • Деталь3.m3d
      • Деталь2.m3d
      • Деталь6.m3d
      • Деталь9.m3d
      • Деталь8.m3d
      • Сборка.a3d
      • Сборка1.a3d
      • Деталь7.m3d
      • Деталь5.m3d
      • Деталь4.m3d
      • Сборка - копия.a3d
      • Деталь1.m3d
    • Чертежи
      • Сборка.cdw
      • Деталь3.cdw
      • Деталь6.cdw
      • Деталь8.cdw
      • Деталь1.cdw
      • Деталь4.cdw
      • Деталь9.cdw
      • Деталь2.cdw
      • Деталь7.cdw
      • Деталь5.cdw
    • Спецификация.spw
