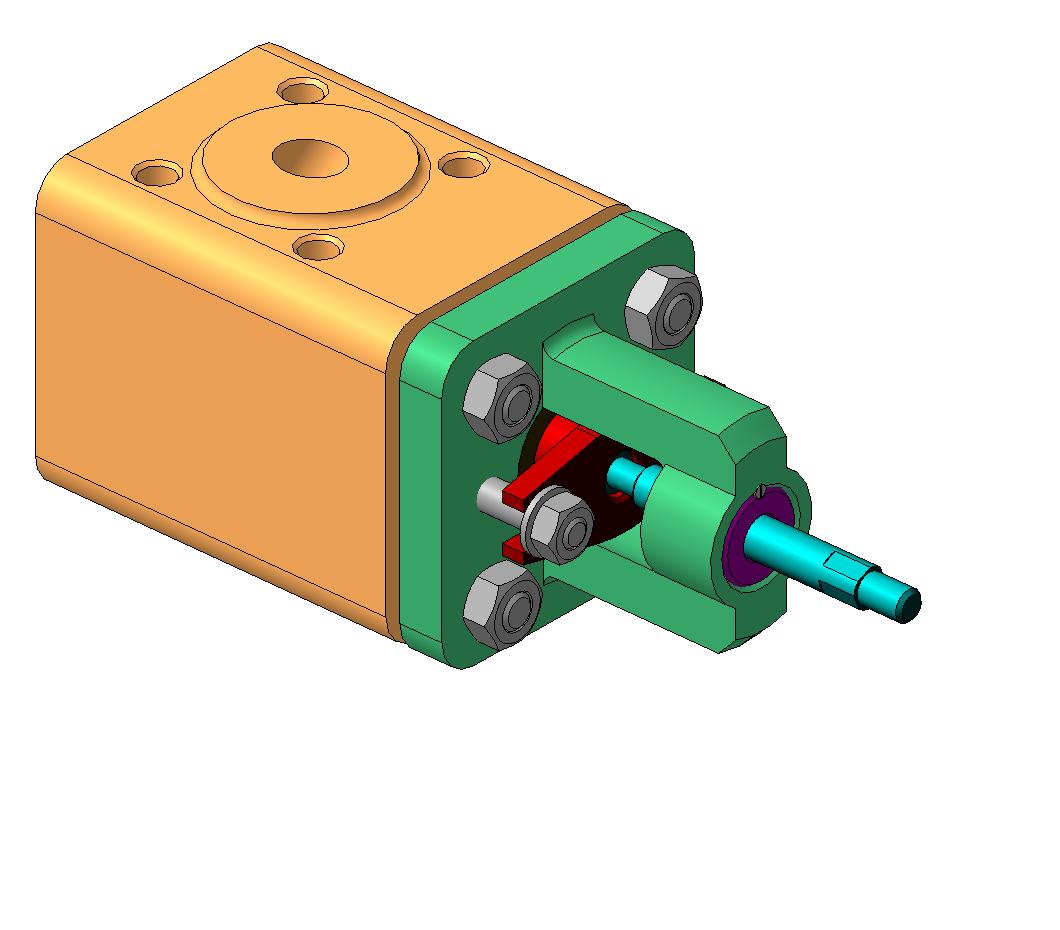

Вентиль запорный в графической системе КОМПАС 3D

Алтайский Государственный технический университет им. И.И.Ползунова
Кафедра сельскохозяйственного машиностроения
Курсовая работа п дисциплине "Инженерная графика"
На тему: "Создание 3D моделей и сборки в графической системе КОМПАС 3D"
Барнаул 2014

В качестве исходных данных был выдан сборочный чертеж узла "Вентиль запорный" в формате jpeg. Необходимо было с данного файла создать 3D модели каждой детали входящей в сборочную единицу и потом собрать из созданных деталей саму сборочную единицу. Далее на основании сборочной единицы необходимо выполнить сборочный чертеж узла и составить спецификацию.

Состав: 3D модели: корпус, крышка, прокладка, стакан, шайба, набивка, втулка сальниковая, втулка резьбовая, шпиндель, золотник, втулка золотниковая. Чертежи: вентиль запорный(СБ)+спецификация, корпус (деталировка). Язык документа

Софт: КОМПАС-3D V15

Сайт: www

Файлы:
Втулка резьбовая.m3d
Шайба.m3d
Вентиль запорный.a3d
Вентиль запорный.cdw
Втулка золотниковая.m3d
Прокладка.m3d
Набивка.m3d
Корпус.m3d
Корпус.cdw
Золотник.m3d
Спецификация.spw
Крышка.m3d
Втулка сальниковая.m3d
Шпиндель.m3d
Стакан.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: SAV_84
Дата: 2016-04-01
