Вентиль запорный МЧ00.74.00.00.СБ

Вентиль запорный МЧ00.74.00.00.СБ

0

1

198

5

0

60

3D модель Вентиль запорный МЧ00.74.00.00.СБ

кафедра инженерной графики
инженерная графика
разработка конструкторской документации на изделие
2023

Модель выполнена по альбому Боголюбов С.К.
МЧ00.74.00.00.СБ

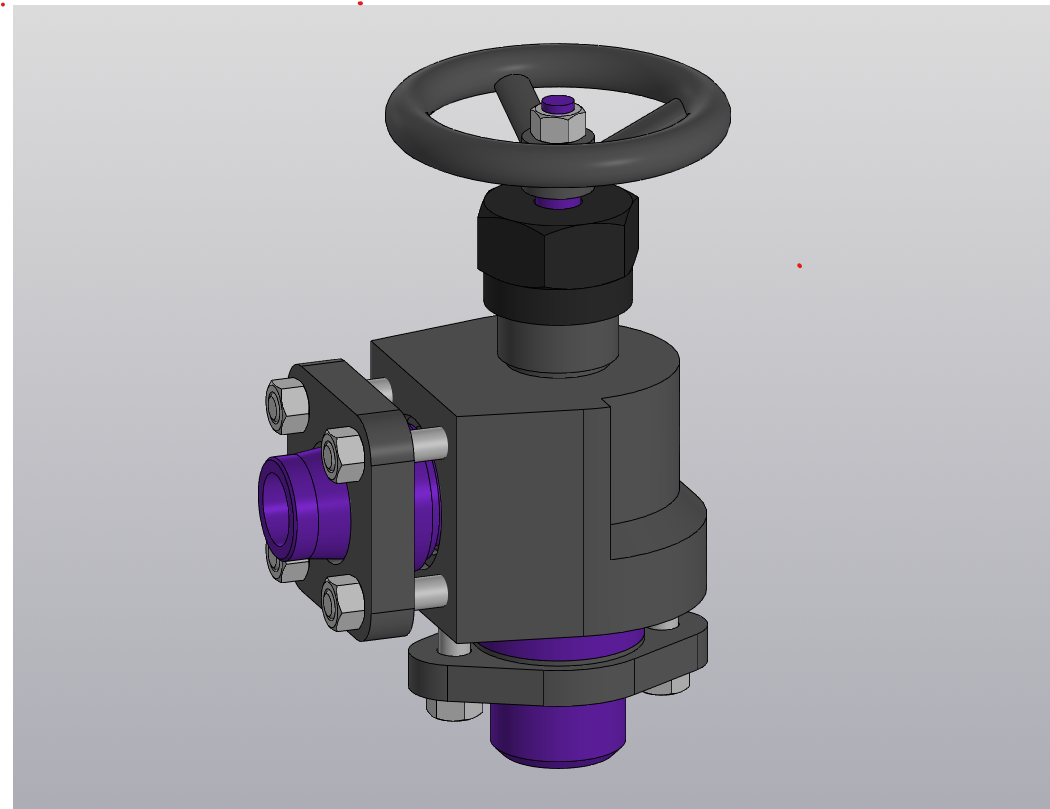

Работа содержит 3д модель сборки с разрезом и разнесением компонентов, 3д модели корпуса, 3х втулок, гайки, клапана, кольца, маховика, 2х фланец, 2х штуцеров и шпинделя.

Боголюбов Вентиль запорный

Поделиться:

Автор

Дата

04.11.2023

Язык

Русский

Состав

3д сборка, 3д модели деталей(3 втулки, гайка, клапан, кольцо, корпус, маховик, 2 фланца, 2 штуцера, шпиндель)

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

Сборка.a3d
Корпус _ 1.m3d
Штуцер _ 2.m3d
Втулка _ 13.m3d
Клапан _ 12.m3d
Фланец _ 11.m3d
Шпиндель _ 10.m3d
Втулка _ 8.m3d
Гайка _ 7.m3d
Кольцо _ 6.m3d
Втулка _ 5.m3d
Штуцер _ 3.m3d
Маховик _ 9.m3d
Фланец _ 4.m3d
Шнур асбестовый.m3d
