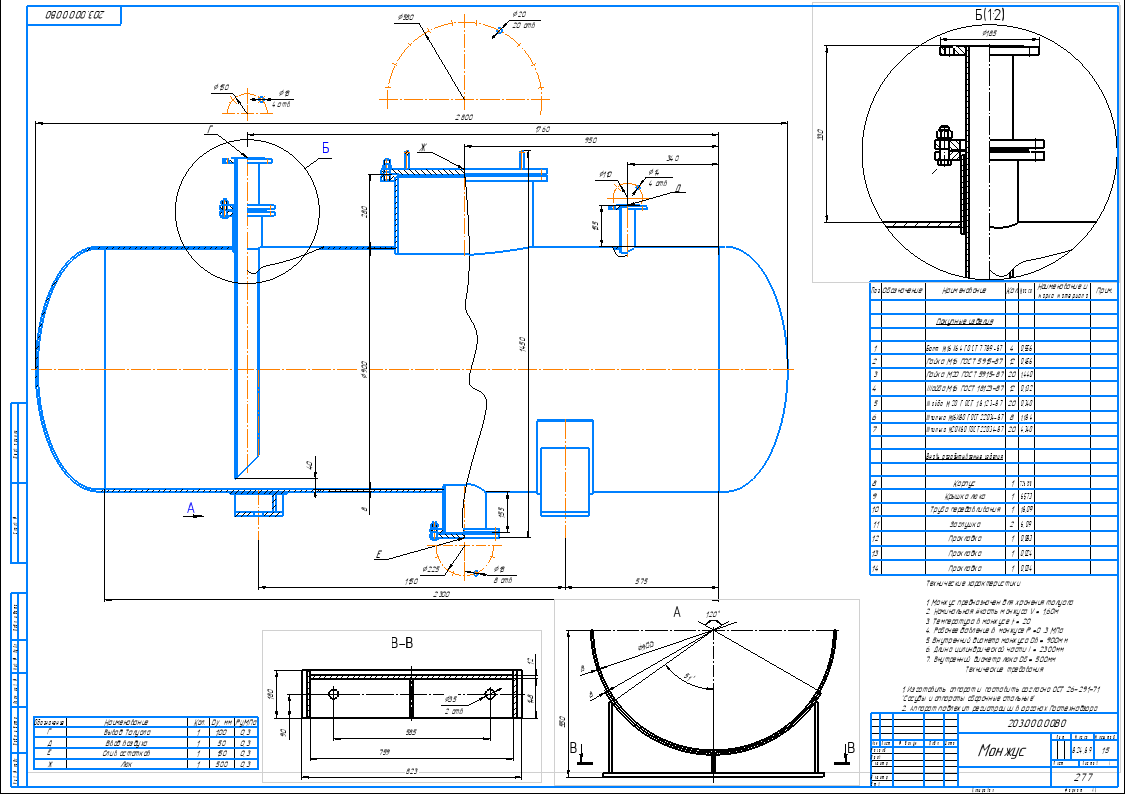

Выполнение чертежа общего вида: стальной горизонтальный монжус

«Санкт-Петербургский государственный технологический институт (технический университет)»
Кафедра Инженерного проектирования
Курсовая работа по дисциплине инженерная графика
Тема: «Выполнение чертежа общего вида: стальной горизонтальный монжус »
Санкт-Петербург 2019

Техническая характеристика.
1. Номинальная емкость монжуса
2. Температура в монжусе t=200C
3. Рабочее давление р=0, З МПа
4. Внутренний диаметр монжуса
5. Длина цилиндрической части 1=2300мм
6. Внутренний диаметр люка
7. Условный проход штуцера для подачи сжатого воздуха
8. Условный проход трубы передавливания
9. Условный проход штуцера для ввода трубы передавливания 100 мм
10. Условный проход штуцера для спуска остатка d y=150мм
Дополнительные указания.
Фланцевое соединение крышки люка с корпусом аппарата осуществить с помощью шпилек.
Фланцевое соединение трубы передавливания со штуцером в обечайке аппарата осуществить с помощью ботов.

Содержание
1. Введение… 5
2. Механический расчет. 5
3. Расчет массы 10
4. Гидравлический расчет 17
5. Заключение… 17

Состав: монжус, пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Выполнение чертежа общего вида: стальной горизонтальный монжус

монжус.cdw
записка.docx
