Курсовая работа - Зажим гидравлический

Глазовский инженерно-экономический институт ИжГТУ имени М.Т. Калашникова
Кафедра специальных инженерных наук
Курсовая работа по дисциплине "Начертательная геометрия и инженерная графика"
На тему: "Построение сборочных чертежей в Компас-3D"
Глазов 2015

В данной работе построен сборочный чертеж гидравлического зажима. Гидравлический поворотный зажим предназначен для перемещения обрабатываемой на металлорежущих станках детали до упорной базы.
Содержание работы:
1. Чертеж "Болт М16"
2. Чертеж "Винт"
3. Чертеж "Втулка"
4. Чертеж "Гайка"
5. Чертеж "Зажим 3D"
6. Чертеж "Крышка 7"
7. Чертеж "Крышка 8"
8. Чертеж "Плита"
9. Чертеж "Поршень"
10. Чертеж "Пробка"
11. Чертеж "Пружина"
12. Чертеж "Цилиндр"

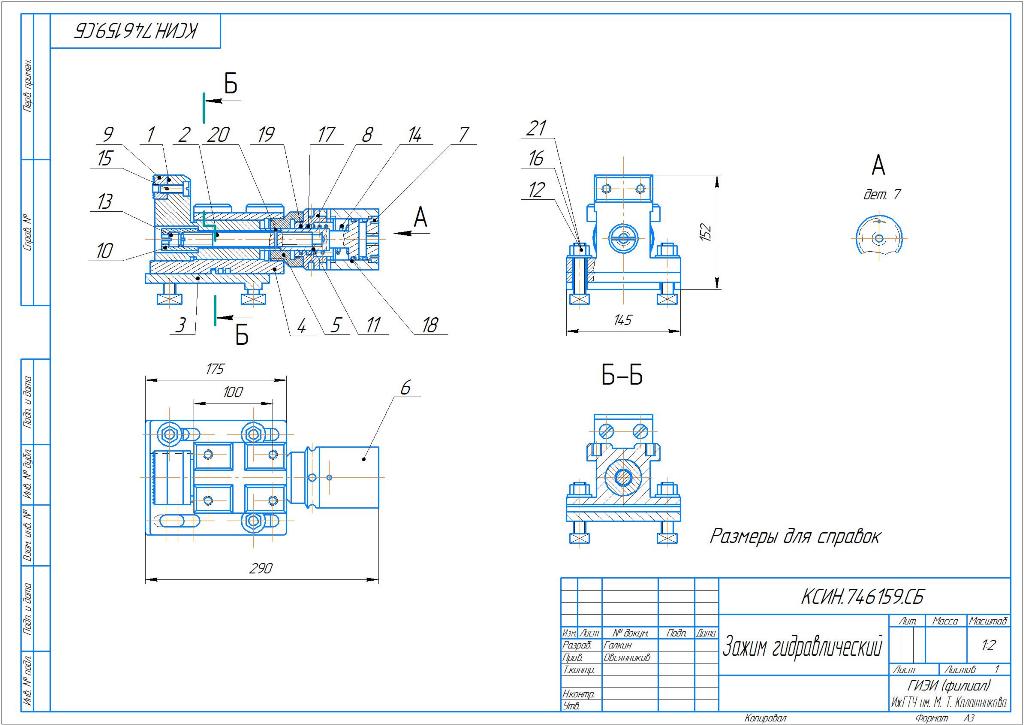

13. Сборочный чертеж
14. Спецификация
