Курсовая работа "Разработка проектно-конструкторской документации на зажим гидравлический"

Белорусский государственный технологический университет
Кафедра машин и аппаратов химических производств
Курсовая работа по дисциплине "Системы автоматизированного проектирования машин и оборудования"
На тему: "Разработка проектно-конструкторской документации на зажим гидравлический"
Минск 2013

В теоретической части изучаются параметрические возможности Компас-График и управление трехмерным изображением в Компас-3D, всего 43 страницы пояснительной записки.

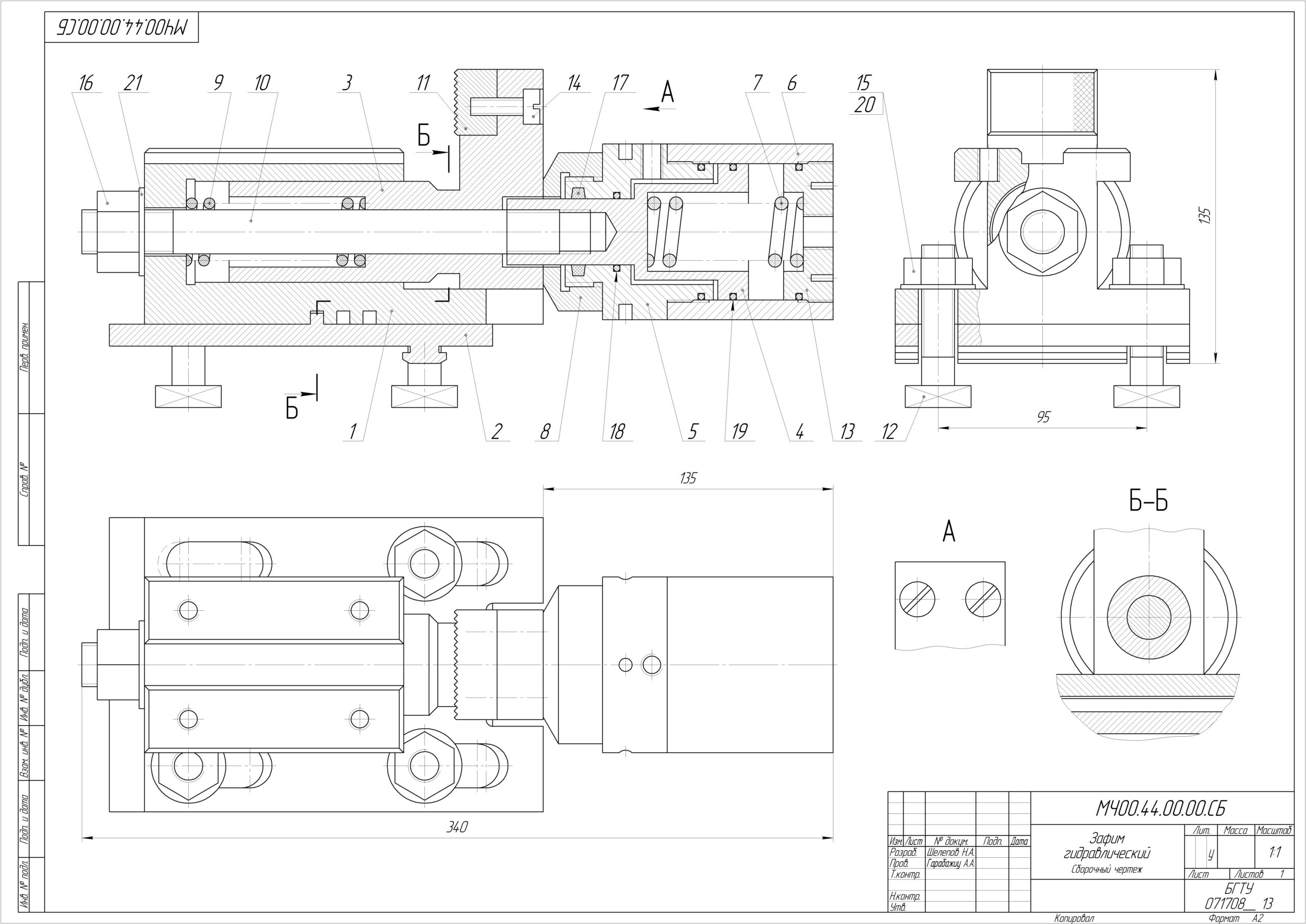

Графическая часть включает в себя сборочный чертеж гидравлического зажима формата А2 и чертежи поршня, гайки и крышки, 3D-модель крышки.

Состав: Зажим гидравлический (СБ), Деталировка (гайка, крышка, поршень), Спецификация, 3D-модель крышки, ПЗ Язык документа

Софт: КОМПАС-3D 14SP1

Сайт: www

Каталог / Начертательная геометрия и Инженерная графика / Курсовая работа "Разработка проектно-конструкторской документации на зажим гидравлический"

Просмотр файлов
Shelepov44\13.cdw
Shelepov44\3d.m3d
Shelepov44\4.cdw
Shelepov44\8.cdw
Shelepov44\SB.cdw
Shelepov44\Спецификация.spw
Shelepov44\чистовик.docx
Shelepov44
