Курсовая работа "Отводка с винтовым приводом"

Белорусский государственный технологический университет
Кафедра машин и аппаратов
Курсовая работа по дисциплине "Системы автоматизированного проектирования машин и оборудования"
На тему "Разработка проектно-конструкторской документации на отводку с винтовым приводом
Минск 2013

Пояснительная записка содержит рассмотрение вопросов создания новых документов в системе Компас-График и основные приемы трехмерного моделирования элементов вспомогательной геометрии в системе Компас-3D.

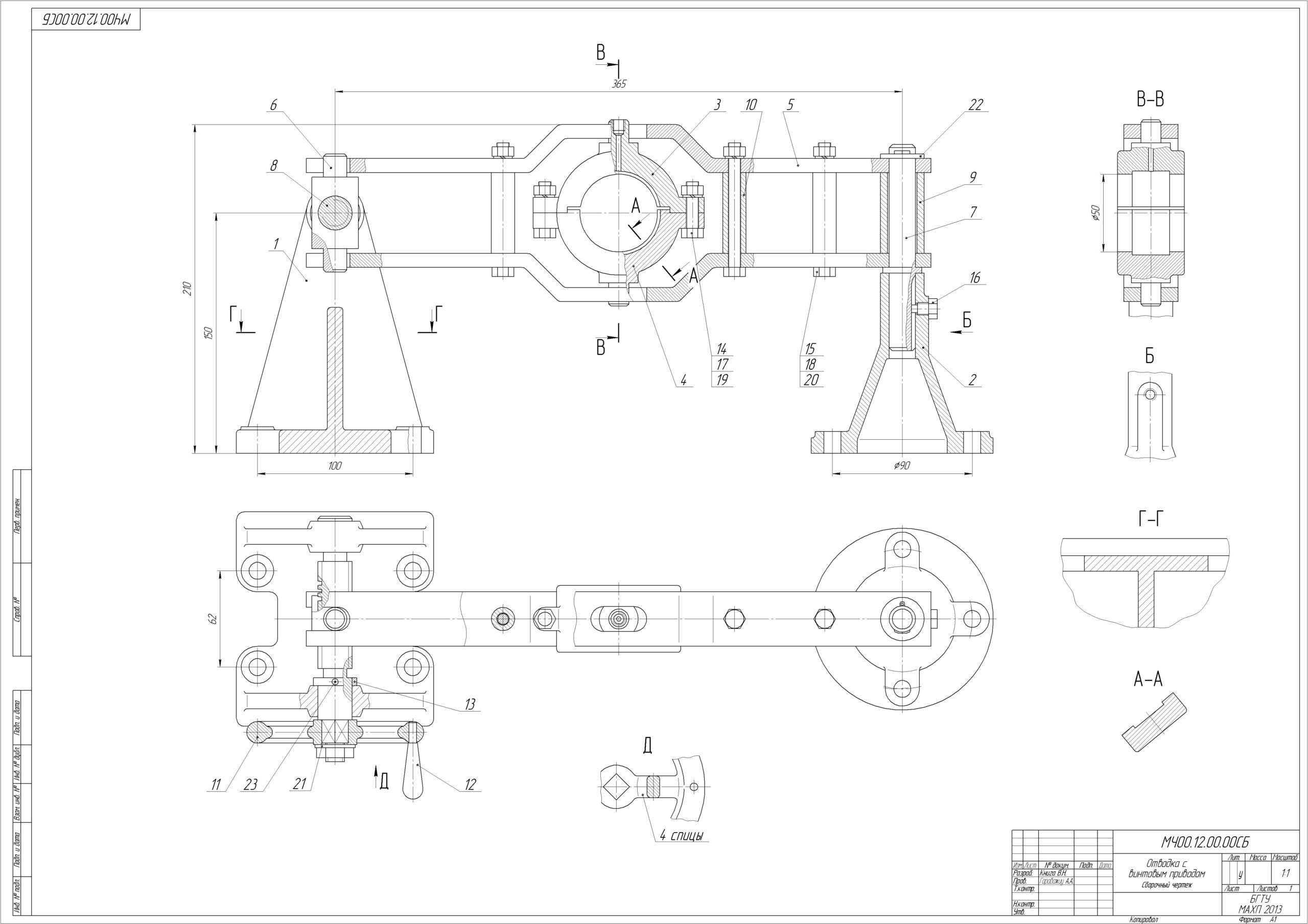

Графическая часть содержит сборочный чертеж А1 отводки с винтовым приводом, а также рабочие чертежи деталей Стойка формата А3, полукольца верхнего формата А3, винта формата А3. Выполнена 3D-модель детали Стойка.
Курсовая работа содержит 20 страниц, 7 рисунков, 1 таблицу, 3 источника

Состав: Отводка с винтовым приводом (СБ), деталировка (стойка+3D, полукольцо, винт), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14SP1

Сайт: www

Каталог / Машиностроение и механика / Курсовая работа "Отводка с винтовым приводом"

Просмотр файлов
Отводка\2.cdw
Отводка\3.cdw
Отводка
Отводка\8.cdw
Отводка\пз.docx
Отводка\С.spw
Отводка\СБ.cdw
Отводка
