3D сборка "Отводка с винтовым приводом" МЧ00.12.00.00.СБ

0
168
2720
21
3
60
3D модель 3D сборка "Отводка с винтовым приводом" МЧ00.12.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта, машиностроения и промышленного дизайна
Расчетно-графическая работа по дисциплине "САПР"
На тему: "Построение 3D сборки в программе SolidWorks"
Чернигов 2016

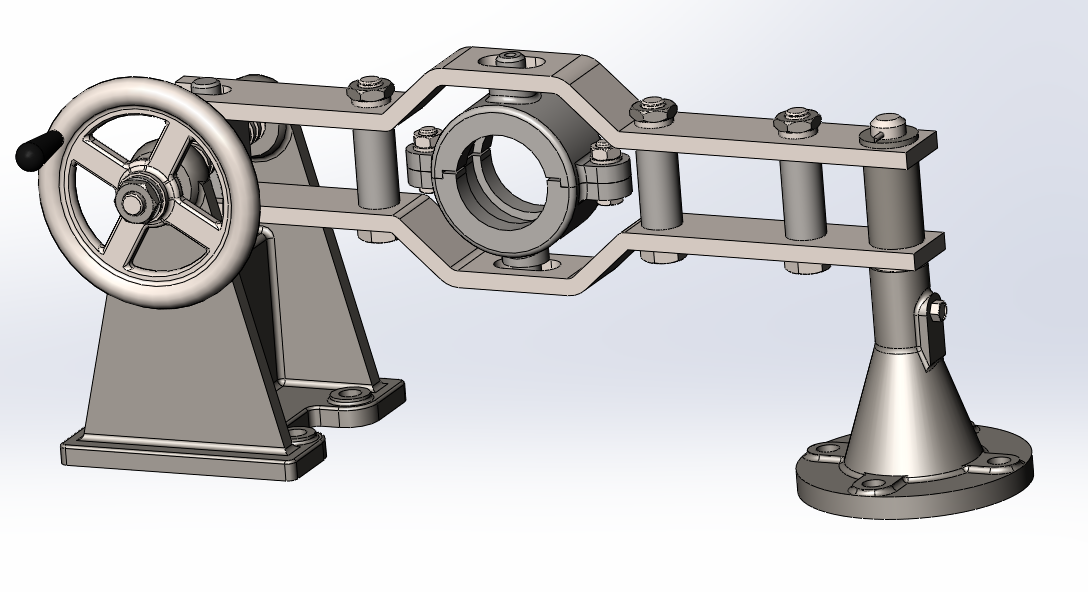

С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.12.00.00.СБ. Выполнена в SolidWorks 2013 с разносом элементов.

3D Модели Боголюбов МЧ00.12.00 МЧ00.12.00.00.СБ отводка отводка с винтовым приводом
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Василий Безуглый
Дата
19.01.2016
Язык
Русский
Состав
3D Сборка, 3D модели всех деталей.
Софт
SolidWorks 2013 Как открыть?
Содержимое архива
  • Отводка
    • Корпус.SLDPRT
    • Гайка2.SLDPRT
    • Полукольцо нижнее.SLDPRT
    • Стойка.SLDPRT
    • Болт3.SLDPRT
    • Ручка.SLDPRT
    • Штифт.SLDPRT
    • Рычаг.SLDPRT
    • Сборка1.SLDASM
    • Шайба1.SLDPRT
    • Болт2.SLDPRT
    • Маховик.SLDPRT
    • Втулка2.SLDPRT
    • Ось.SLDPRT
    • Втулка1.SLDPRT
    • Траверса.SLDPRT
    • Кольцо.SLDPRT
    • Болт1.SLDPRT
    • Шайба.SLDPRT
    • Гровер1.SLDPRT
    • Полукольцо верхнее.SLDPRT
    • Гровер.SLDPRT
    • Шплинт.SLDPRT
    • Гайка1.SLDPRT
    • Винт.SLDPRT
