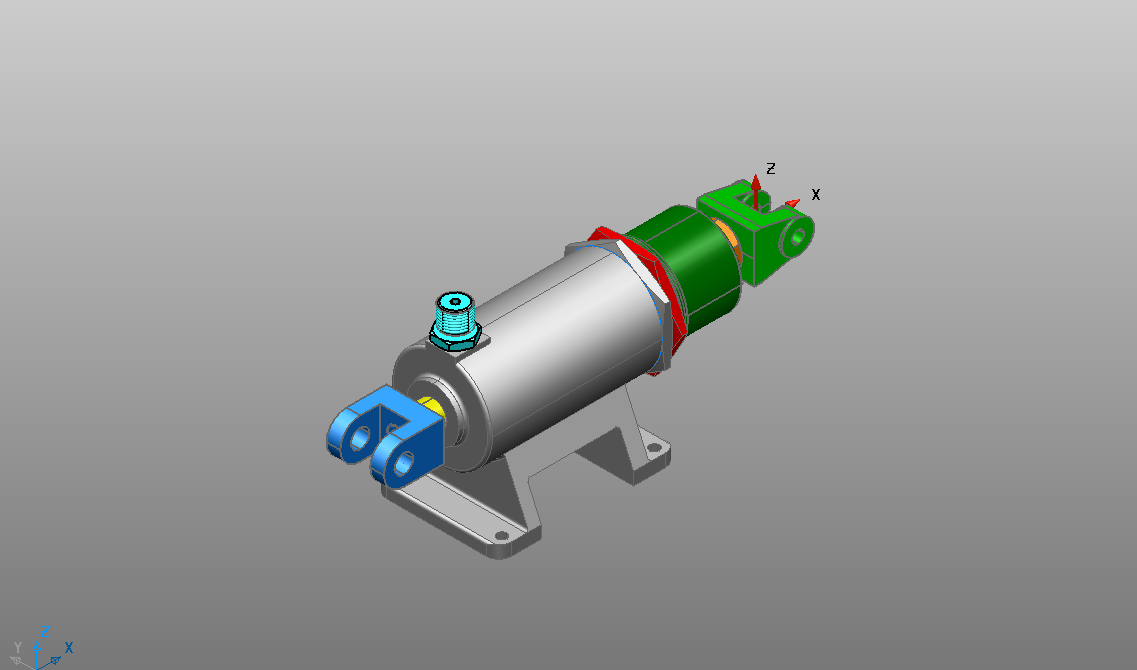

Зажим гидравлический МЧ00.04

Черниговский национальный технологический университет, МТФ, Компьютерное моделирование автомобилей,Зажим гидравлический МЧ00.04,2017

Алгоритм виконання деталей:
1. Корпус:
- Створення шестигранної форми під гайку
- Витягування контуру
- Створення фасок на гайці
- Створення зовнішнього контуру під циліндр корпусу
- Витягування контуру
- Створення внутрішнього контуру
- Витягування контуру
- Зшивання стінок
- Створення різьби
- Створення отвору у задній стінці
- Створення площадки біля задньої стінки
- Вирізання конусного отвору
- Створення різьби у конусному отворі
- Створення основи та ніжок під циліндром
- Нарізання фасок
2. Циліндр:
- Створення кола
- Витягування кола у зовнішню стінку
- Створення внутрішньої стінки
- Зашивання задньої стінки циліндра
- Створення отвору біля задньої стінки циліндра
- Нарізання різьб
- Створення фасок
3. Поршень:
- Створення контуру
- Прокручування контуру за допомогою кнопки «обертання бобишки»
- Нарізання різьби
- Нарізання фасок
4. Вилка:
- Створення контуру
- Витягування контуру
- Нарізання отвору
- Виріз середньої частини вилки
- Вирізання отвору на задній стінці вилки
- Нарізання різьби
5. Вилка:
- Створення контуру
- Витягування контуру
- Нарізання отвору
- Виріз середньої частини вилки
- Вирізання отвору на задній стінці вилки
- Нарізання різьби
6. Штуцер:
- Створення отвору під прокручування
- Прокручування контуру за допомогою кнопки «обертання бобишки»
- Створення шестигранного контуру гайки
- Нарізування на гайці фасок
- Нарізання різьб
- Створення отвору наскрізь штуцера
- Створення фасок
7. Пружина:
- Створення пружини через кнопку «створити спіраль»
- Створення круглого перерізу
- Створення пружини за допомогою кнопки «створення тіла по перерізу вздовж ведучої кривої»
- Зріз згори та знизу пружини
8. Гайка
- Створення шестигранної форми під гайку
- Витягування контуру
- Створення фасок на гайці
- Нарізання різьби
9. Гвинт
- Створення кола
- Витягування кола
- Створення кола більшого діаметра
- Витягування кола
- Нарізання різьб
- Створення фасок
10. Гайка:
- Створення шестигранної форми під гайку
- Витягування контуру
- Створення фасок на гайці
- Нарізання різьби
11. Кільце:
- Створення кола
- Створення круглого перерізу
- Створення кільця за допомогою кнопки «створення тіла по перерізу вздовж ведучої кривої»
12. Кільце:
- Створення кола
- Створення круглого перерізу
- Створення кільця за допомогою кнопки «створення тіла по перерізу вздовж ведучої кривої»

Состав: 3D Сборка Язык документа

Софт: Powershape 14

Просмотр файлов
сборка\01 КОРПУС.psmodel
сборка\02 ЦИЛИНДР.psmodel
сборка\03 поршень.psmodel
сборка\04 вилка.psmodel
сборка\05 вилка.psmodel
сборка\06 штуцер.psmodel
сборка\07 ПРУЖИНА.psmodel
сборка\08 гайка.psmodel
сборка\09 винт.psmodel
сборка\10 гайка.psmodel
сборка\11 кольцо.psmodel
сборка\12 кольцо.psmodel
сборка\~$горитм виконання деталей.docx
сборка\Алгоритм виконання деталей.docx
сборка\Сборка.psmodel
сборка
